TYPEC转HDMI2.0方案|TYPEC转HDMI 4K60HZ转换方案|CS5265设计电路

2021-07-21 14:57

CS5265是一款高性能TYPEC/DP1.4到HDMI2.0转换器,设计用于连接USB-C或DP1.4到HDMI2.0转换器。

CS5265集成了一个DP1.4的转换器HDMI2.0转换。此外,CC控制器还用于CC通信,以实现DP Alt模式。 DP接口包括4条主通道、辅助通道和HPD信号。转换更高支持5.4Gps(HR2)每条车道的数据速率。DP转换结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥,用于数字音内容的安全传输。

HDMI接口包括4个时钟/数据对、DDC和HPD信号。HDMI转换能够支持高达6Gps的数据速率,足以处理高达FHD 1080p 120Hz的分辨率UHD 4k 60Hz格式。

HDMI转换包含支持HDCP1.4和HDCP的HDCP引HDCP2.3。由于包含HDCP,CS5265允许受保护内容的安全传输。嵌入式密钥可提供更别的HDCP密钥安全性。

CS5265是一种高度集成的单芯片,适用于多个细分市场和显示应用,如加密狗、扩展底座等。

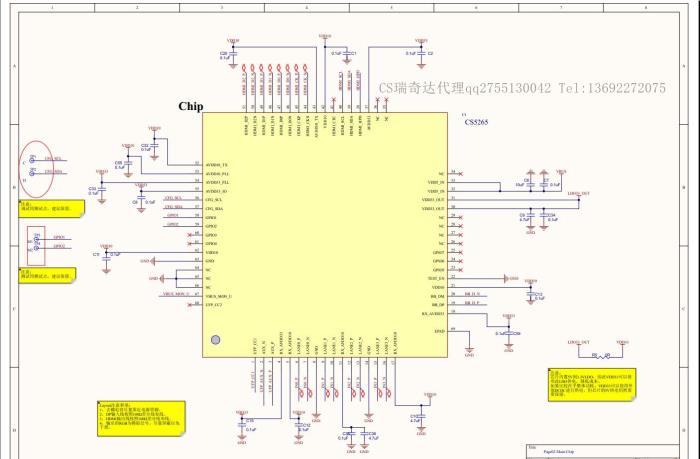

CS5265设计电路相关电路图
