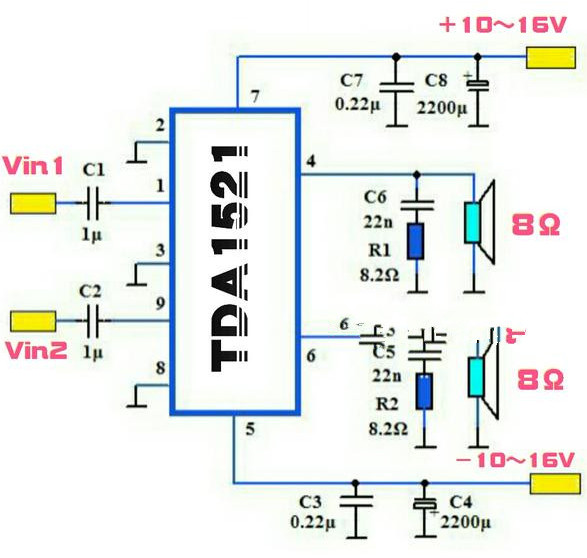

基于TDA1521的高保真有源音箱电路原理图

2019-01-02 16:57

关键词：TDA1521 音箱

TDA1521是一款双声道高保真功放IC，其工作电压范围宽，输出功率大，失真小，并且内部设有多种保护电路，工作稳定可靠。该功放IC既可采用双电源供电，亦可采用单电源供电，由于内部含有两个相同的功放电路，并且外围元件很少，故使用一片TDA1521即可根据实际情况方便的组成OTL功放、OCL功放和BTL功放，非常适合初学者自己动手制作功放。
