本例介绍的节电电子捕鼠器平时耗电极小，仅当老鼠进入控制区觅食时才工作，然后延时30s后叉进入等待状态，很适合野外捕鼠使用。

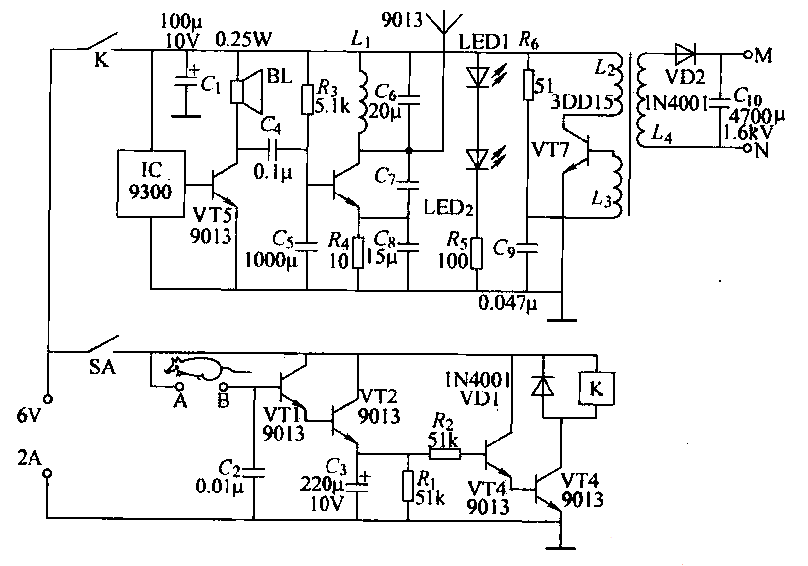

(1)工作原理图23-11为节电电子捕鼠器电路图。VT1～
VT4及有关元件组成控制电路，其作用是报知是否有老鼠进入控制区，并控制报警及高压发生电路的电源。IC、VT5等组成报警电路，当有老鼠进入控制区时，IC发出报警信号，经VT5推动扬声器BL发声。由VT6及外围元件组成发射器，工作频率在88～108MHz，发射距离达lkm以上，以便实行远距离监护。VT7、T、VD2等组成高压发生电路，输出数百至数千伏的高压，用来击毙进入控制区的老鼠．当手动开关SA闭合时，电源向控制电路供电，这时VTI—VT4均截止，继电器K不通电t报警及高压电路不工作。当有老鼠进入触发网时，就相当于在A、B电极间加上一个电阻．VT1～VT4-均导通，继电器K吸合，其触点K闭合，报警及高压发生电路的电源被接通。与此同时，电源通过VT1、VT2向cz充电，使得当老鼠离开触发网后继电器延时30s左右后关闭。
避免了VT7因长时间工作而受损，同时也减少了电源的无用功耗．IC发出的报警信号一路经扬声器BL炭声．另一路调制由VT6组成的高频振荡器，并向外发射。与此同时，发光二极管LED1、LED2发光。这时老鼠由于受惊吓而逃离触发网t进入高压电阿被击毙。当在远处的监护人员用调频收音机收到报警信号后，即可到现场及时清除死鼠。
