农村的中、小油厂在使用小型榨油机械没各时，需要先用火炕或平底炒锅对油料作物（包括大豆、花
生、油菜籽、棉籽、葵花籽、芝麻、玉米胚芽、米糠等）的坯料进行烘炒或蒸炒处理，以提高油质及出油
率。由于烘炒设备附近温度较高，工作人员近距离操作很辛苦。若使用本例介绍的油料作物烘炒机控制器，
则可实现对烘炒设备的远距离异地控制。

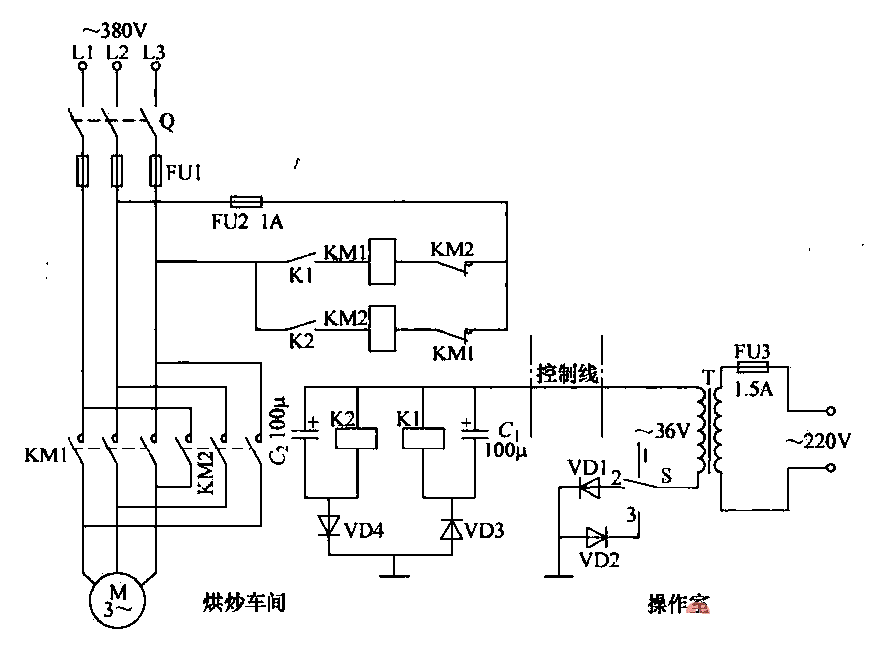

(1)电路组成该油料作物烘炒机控制器实际上是电动机单线远程正反转控制电路，有关电路如图
8-21所示。
熔断器FU3、电源变压器T、控制开关S和二极管VD1、VD2是安装在操作室的控制器电路；电动机
M、刀开关Q、熔断器FU1、FU2、交流接触器KM1、KM2、继电器Kl、K2、电容Ci。C2和二极管
VD3、VD4是安装在烘炒车间的烘炒机搅拌器驱动电路；控制器与烘炒机搅拌器驱动电路之间通过一根控
制线连接。
(2)电路原理220V交流电压经T降压后，在其二次绕组上产生36V交流电压，作为继电器Kl、K2
的工作电源。在S置于“1”位置时，Kl和K2均不工作。
使用时，应先接通刀开关Q，然后再接通S来控制电动机M的正、反转。将S置于“2”位置时，T
二次绕组的36V交流电压经VD1、接地线、大地、VD3、Kl构成回路，使Kl通电吸合，其常开触头接
通．KM1吸合，电动机开始正转运行，驱动搅拌器（由刮刀等组成）工作。将S置于“3”位置时，36V
交流电压经VD2、接地线、大地和VD4加至K2上，使K2和KM2吸合，K1和Kvn释放，电动机M驱
动搅拌器等反向运转，
