农村广播布线电路

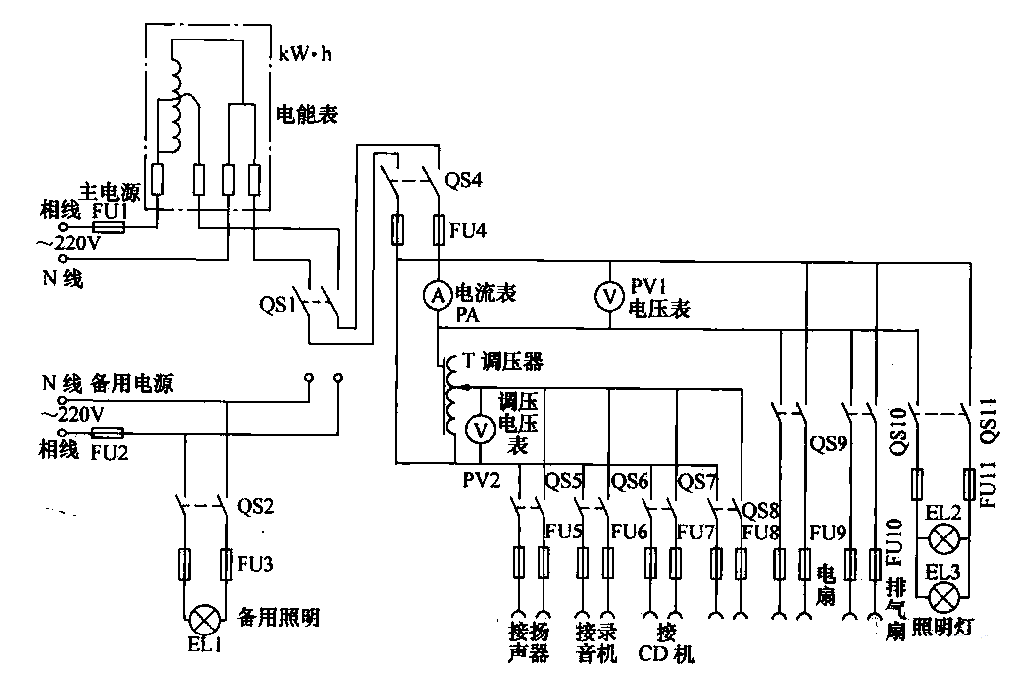

农村有线广播站应建立在广播覆盖面的中心地点，播音室最好与配电设备以及扬声器分开，单独占一间屋。安装扬声器电源线、照明线以及备用电源的配电柜设施时，一定要布线合理，注意安全，便于维修。配电盘内的布线首先要装电能表，然后装照明灯、刀开关、指示灯、电压表、电流表和分路刀开关、插座等，电路如图所示。安装好后，可把扬声器、录音机、CD机接在配电盘的插座上，这时把传声器插入扬声器音频插座上，即可进行广播。
