农用温度控制电路

2017-03-31 10:25

7e5c135c0e0bb4260a493f79d39356cb

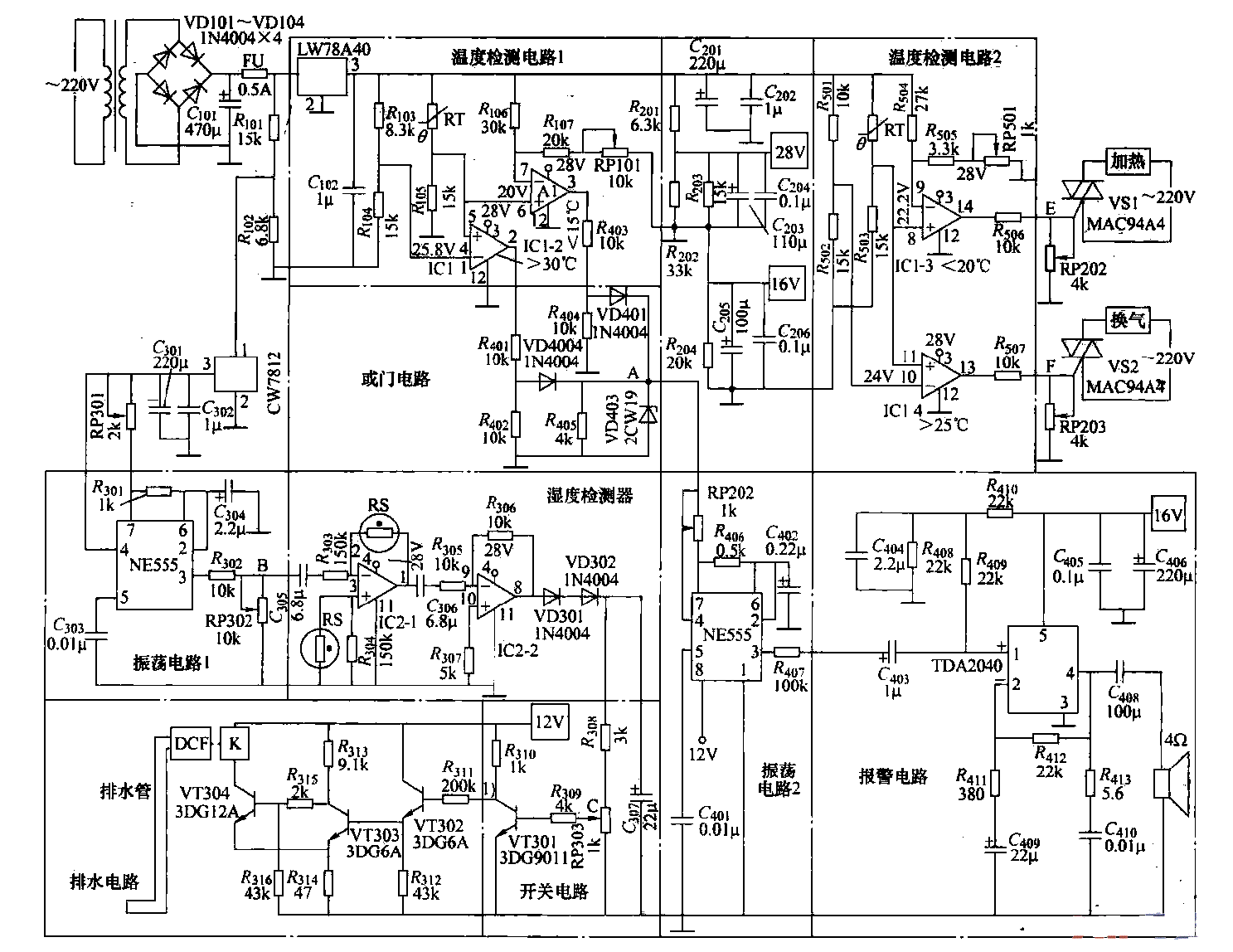

  220v交流电经变压、整流和滤波后得到40V的直流电压。此电压的一部分送到检测

  电路,另一部分再分离出12V、16V、28V等的电压,分别作为NE555、TDA2040、M51209及HA17902

  等集成电路的供电电压。

  (1)温控电路在该电路中,热敏电阻RT(热敏电阻在某一温度下的阻值RT、材料常数B、绝对温

  度T之间的关系为B=2.3[TIT2(T2-T1)log(Rlm/RRn)]放置在大棚的四个角、中央或门旁。当外界温

  度变化超过规定范围时,RT阻值发生变化,电路动作,实现温控。

  (2)温度测量电路在温度检测电路1中,取自Ri05的电压分别引入比较器ICl-1和ICl-2,与标准电压

  进行比较。在ICl-1中,基准电压U=25.8V。温度低于30℃时,ICl-1输出低电平。当温度升高超过30℃

  时,这时U-.->25。8v,Icl-l发生跳变,输出高电平。在ICl-2中,基准电压U+= 20V.温度高于15℃时,

  比较器ICl-2输出低电平。当温度降至低于15℃时,U-<20V,ICl-2发生跳变,输出一个高电平。

  温度检测电路2的工作原理同上,标准电压值如图8-26所示。

  在加熟、换气电路中,如果温度在20—25℃范围内,则该电路不工作;当温度低于或高于这个规定值

  时,电路动作。调节RP501可粗调加热的跳变温度。加热装置可用壁挂式电热毯或电炉子,换气装置可选

  用换气扇。

  (3)温度报警电路温度报警电路主要由或门电路、振荡电路2和功率放大电路三部分组成,其工作

  原理如下:R40]、R4。2、VD401、R403、R4。t、VD402等组成或门电路,VD403对或门输出的电压进行稳压。

  当温度超过30℃或低于150C时,温度检测电路输出一跳变信号到或门电路,在A点输出一个12V的电压。

  该电压经RP401、尺|。s对G。z充电,当电位上升至Vc。的2/3时,集成块复位,③脚输出低电平,同时内部

  放电管与①脚相连通,电容CioZ通过R406向⑦脚放电,VC402下降。当%。。下降至vcr的1/3时,③脚输出

  高电平,放电管截止,放电结束。然后再开始充电、放电,形成振荡。放电所需时间(低电平)为0. 7R406

  C402。充电所需时间(高电平)为O+7(R406 +RRP401)C402。周期T-o.7(2R406_r-RRP4。1)A02。◎脚输出高电平

  的占空比,决定扬声器的音调。TDA2040足集成功率放大器。R412、R411构成交流负反馈,C4呻是输出

  电容。
