有线广播在农村宣传工作中的作用是举足轻重的。但由于自然或人为的原因，广播线路断线现象时有发生，以致有线广播不能很好地发挥其应有的作用。本例介绍的农村有线广播断线告知器，能在有线广播线路断线后，立即发出声、光报警信号，提醒广播工作人员及时查找断线部位，保证广播线路畅通。该告知器对广播信号无影响，有效监控距离可达5km左右。
电路工作原理
该农村有线广播断线告知器电路由载波发射电路、载波接收电路、报警电路和电源电路组成，如图所示。
载波发射电路(安装在有线广播线路的终端)由高频振荡器和放大输出电路组成。高频振荡器由非门集成电路IC1(D1～D3)内部的非门D1、D2、电阻器R1、电位器RP1和电容器C1组成;放大输出电路由IC1内部的非门D3、电容器C2～C6、晶体管V1、V2、电阻器R2、R3和中频变压器T1组成。
载波接收电路由电容器C7～C14、电阻器R5～R7、电位器RP2、晶体管V3、中频变压器T2、T3、二极管VD1、VD2、锁相环音频译码集成电路IC2和光耦合器VLC内部的发光二极管组成。
报警电路由电阻器R8～R12、电容器C15、C16、晶体管V4、发光二极管VL1、四与非门集成电路IC3(D4～D7)、扬声器BL和VLC内部的光敏晶体管组成。
载波接收电路和报警电路安装在广播线路的始端。
电源电路由电源变压器T4、整流二极管VD3～VD6、发光二极管VL2、电阻器R13、电容器C17～C19和三端稳压集成电路IC4组成。
交流220V电压经T4降压、VD3～VD6整流、C19滤波及IC4稳压后，为载波接收电路和报警电路提供+6V工作电压。
高频振荡器产生的300kHz的振荡信号经非门D3缓冲及V1、V2放大后，通过T1和C5耦合至广播线路中。
在广播线路正常时，载波发射电路发射的高频振荡信号经广播线路传送至载波接收电路，经T2和T3选频、V3放大、VD1和VD2限幅及IC2译码处理后，从IC2的8脚输出低电平，使VLC内部的发光二极管点亮，光敏晶体管导通，报警电路工作，VL1不亮，BL不发声。

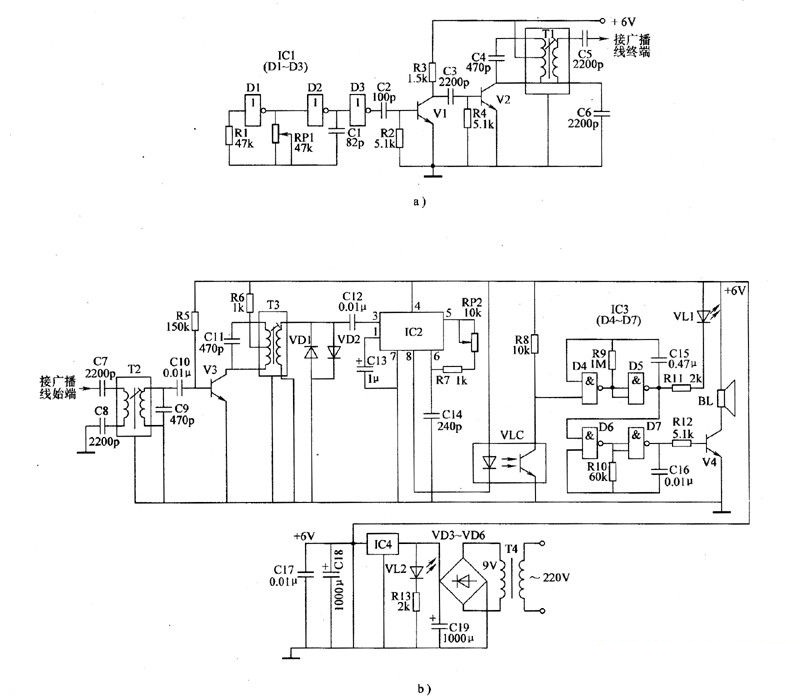

图 农村有线广播断线告知器电路
当广播线路断线后，载波接收电路接收不到高频振荡信号，IC2的8脚输出高电平，使VLC内部的光敏晶体管截止，报警电路振荡工作，VL1闪烁发光，BL发出“嘀嘀”的报警声。
元器件选择
R1～R13选用1/4W 金属膜电阻器或碳膜电阻器。
RP1和RP2选用小型合成膜电位器或可变电阻器。
C1～C9、C11和C14选用高频瓷介电容器或云母电容器;C13、C18和C19均选用耐压值为16V的铝电解电容器;C1O、C12、C15～C17均选用独石电容器。
VD1～VD6选用1N4001或1N4007型硅整流二极管。
V1和V3均选用59014型硅NPN晶体管;V2和V4选用58050或C8050型硅NPN晶体 IC1选用CD4069或MC14069型六非门集成电路;IC2选用LM567型音频锁相环译码器集成电路;IC3选用CD4011或CC4011、MC14011型四与非门集成电路;IC4选用LM7806型三端稳压集成电路。
VL1和VL2均选用Φ5mm的高亮度发光二极管，VL1为红色，VL2为绿色。
VLC选用4N25或4N26型光耦合器。
T1～1T3均选用17F-2-1型开云棋牌官网在线客服收音机用中频变压器;T4选用3～5W、二次电压为9V的电源变压器。
BI，选用0.25W、8Ω的电动式扬声器。
