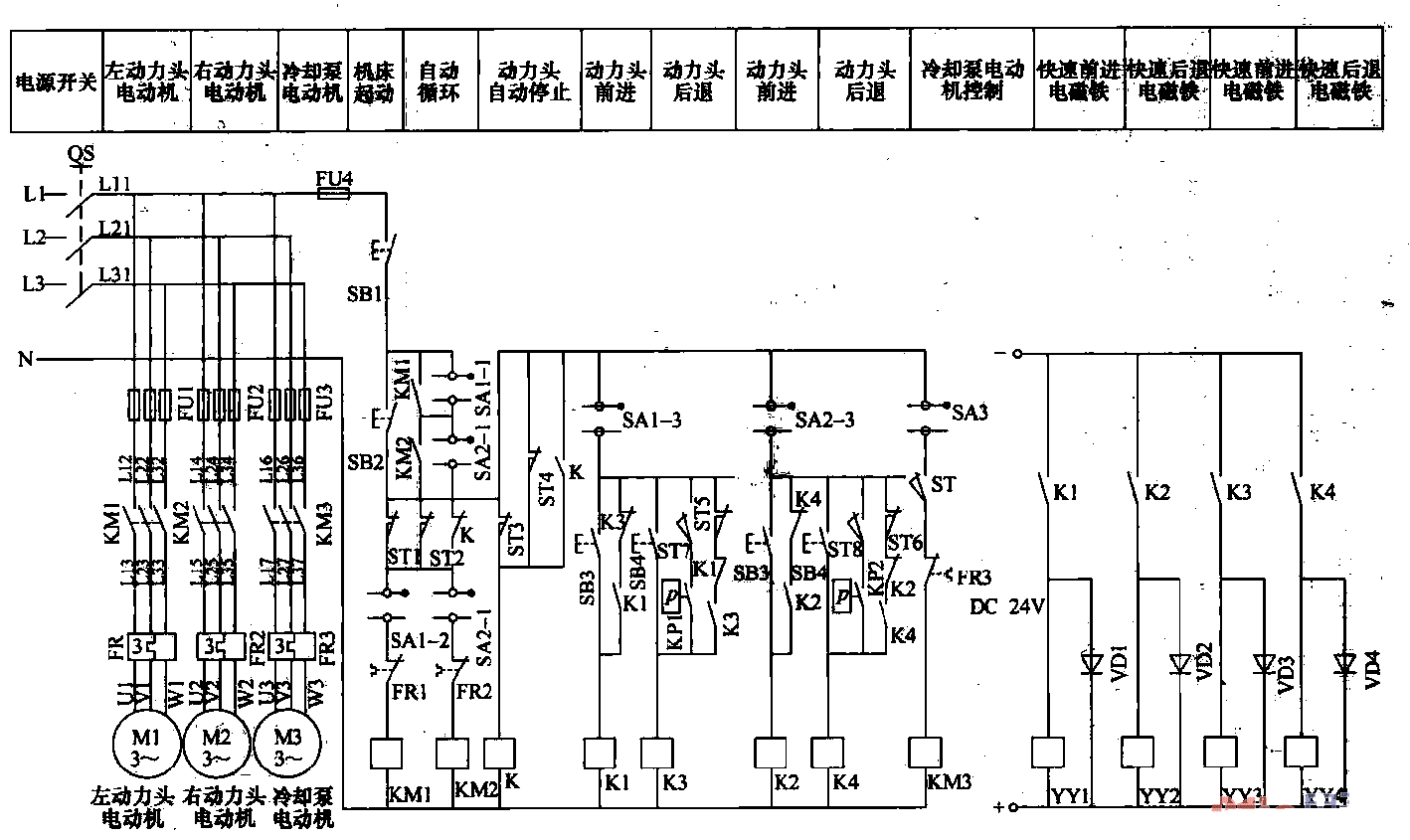

飘面单工液压传动组合机床外瑶如图2-lla所示．电气控制电踌如图Z-llb所示．双面单工液压传动组合机床由左、右动力头电动机Ml、M2及冷却泵电动机M3三台电动机拖动。在双面单工液压传动组合机床控制电路中，手动开关SA1为左动力头单独调整开关，SA2为右动力头单独调整开关，SA3为冷却泵电动机的工作选择开关。当左、右动力头在原位时．行程开关STl.、ST2、ST3、ST4、ST5、ST6被压下。
当需要机床工作时，将手动开关SA1、SA2扳至自动循环位置，按下机床起动按钮S B2，接触器KM1、KM2．疆电闭合并自锁，其主触点闭合，左、右动力头电动机Ml、M2起动运转。然后按下“前进”按钮SB3，中间继电器Kl、K2通电闭合并自锁，电磁阀YV1，YV3线圈通电动作，左、右动力头离开原位快速前进。此时行程开关sri、ST2、ST5、ST6首先复位，接着行程开关ST3、ST4也复位。
