直流电焊机空载自动断电电路

2016-07-01 09:33

关键词：直流电焊机空载自动断电电路

39e72ff47340b2ff3a3cc0be70b0b19c

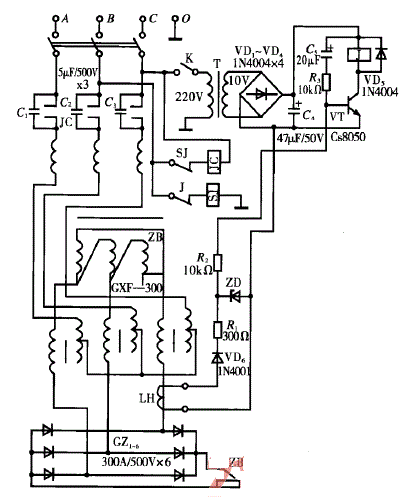

　　电路工作原理：本装置由信号电源、晶体管放大和控制电路组成。线路中电容C，~ C3与交流接触器JC主触点并联，串联于整流变压器ZB初级线圈。当合上开关K时，时间继电器常闭触点J通电吸合，交流接触器JC通电吸合，使电焊机暂时带电。时间继电器SJ通过延时10 s左右，其常闭触点断开，接触器JC线圈失电，电焊机处于断电状态。
