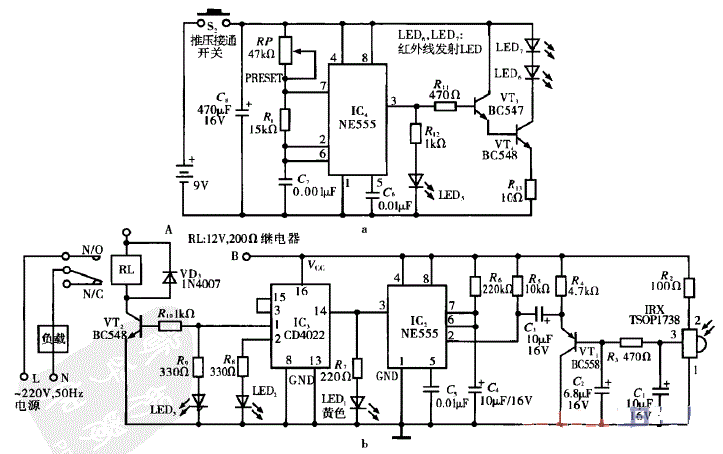

电路工作原理：该电路由电源供给部分、发送部分和接收部分组成。电源为由市电降压、整流及7805稳压的5v直流电压。发射部分（图a）是围绕NE555定时器(IC。)构成的单稳电路。它使用两只红外线发光二极管LED向外发射红外光。用RP设定IC4的输出频率为38 kHz。发射部分的供电用9V电池。
接收部分（图b）由红外线检测器TSOP1738 (IRX．)、定时器NE555 (IC2)、计数器CD4022 (lC3)和一些分立元器件组成。
电路工作原理：该电路由电源供给部分、发送部分和接收部分组成。电源为由市电降压、整流及7805稳压的5v直流电压。发射部分（图a）是围绕NE555定时器(IC。)构成的单稳电路。它使用两只红外线发光二极管LED向外发射红外光。用RP设定IC4的输出频率为38 kHz。发射部分的供电用9V电池。
接收部分（图b）由红外线检测器TSOP1738 (IRX．)、定时器NE555 (IC2)、计数器CD4022 (lC3)和一些分立元器件组成。
