电饭煲自动煮饭控制器电路

2016-07-01 15:14

5b3d3a69145b24a33361ed34fd2cd1af

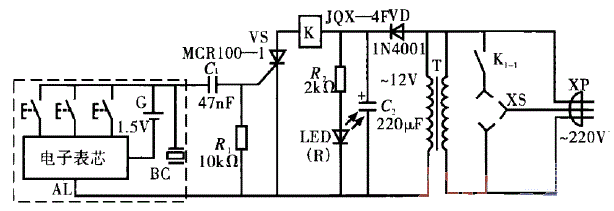

  电路工作原理:该控制器实际上是一个交流定时开关。由图可知,虚线框内为带闹时功能的电子表电路。取自电子表压电蜂鸣片BC两端的部分闹时电信号,经电容C.耦合至单向晶闸管vs的控制端,直接触发vs导通,使继电器K得电吸合,其常开触点K。接通电饭煲电源,即实现电饭煲无人操作定时自动通电煮饭。电路中,220 V交流市电经变压器T降压,二极管VD半波整流和电容C:滤波后,向控制电路提供约12 V的直流稳定工作电压。
