消防泵（两用一备）软启动器控制电路a

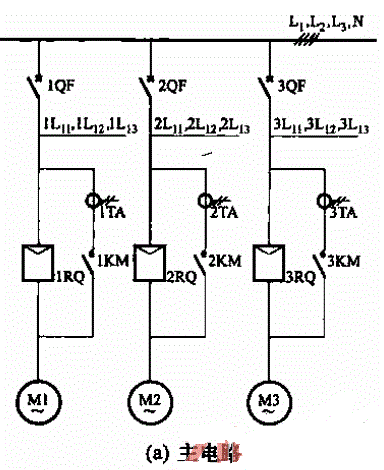

　　采用FSR1000X软启动器的消防泵（两用一备）软启动器控制电路如图5-27所示。当转换开关1SA置于自动位置时，两用一备运行，备用自投；当1SA置于手动位置时，分散单台手动操作。当转换开关2SA置于l 8泵备用时，1#泵备用，置于2#泵备用时，2#泵备用，置于3#泵备用时，38泵备用。有故障备用自投后，需将转换开关2SA切换，再切断该故障泵电源方可检修。

　　图中，KY为消防控制室控制接点；SSI～ss。为外接消防按钮。时间继电器(2KT)延时整定值大于单台软启动时间。
