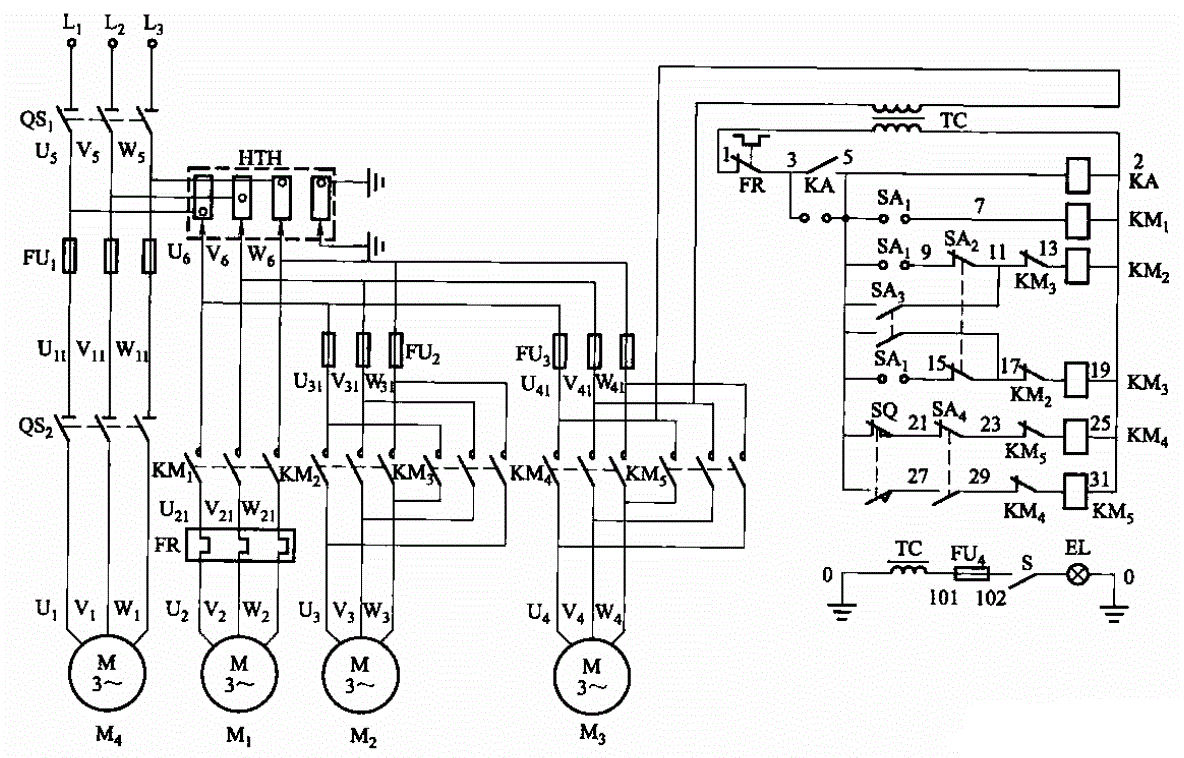

Z37摇臂钻床控制电路

　　它主要由主轴t转、摇臂升降和立柱松紧三部分组￡。电气控制箱的电源由装在摇臂升降L构箱体中的4个汇流环HTH来供电和接地。

　　该机床控制电路中的电气元件的动作都是用十字开关SAi来完成的，十字开关的4对独头在任何时间内只能接通一对，使摇臂与主轴电动机不能同时运转。

　　主轴的变速和正反向运转是通过机械结构实现的，其电路控制原理与点动电路相似，其不同之处仅是以十字开关的触头代替了按钮。

　　控制电路电气元件见表5—3。
