集中供热电路

2016-07-01 20:42

d5c9fc7771dfc5c01cbd03b8dec43cdc

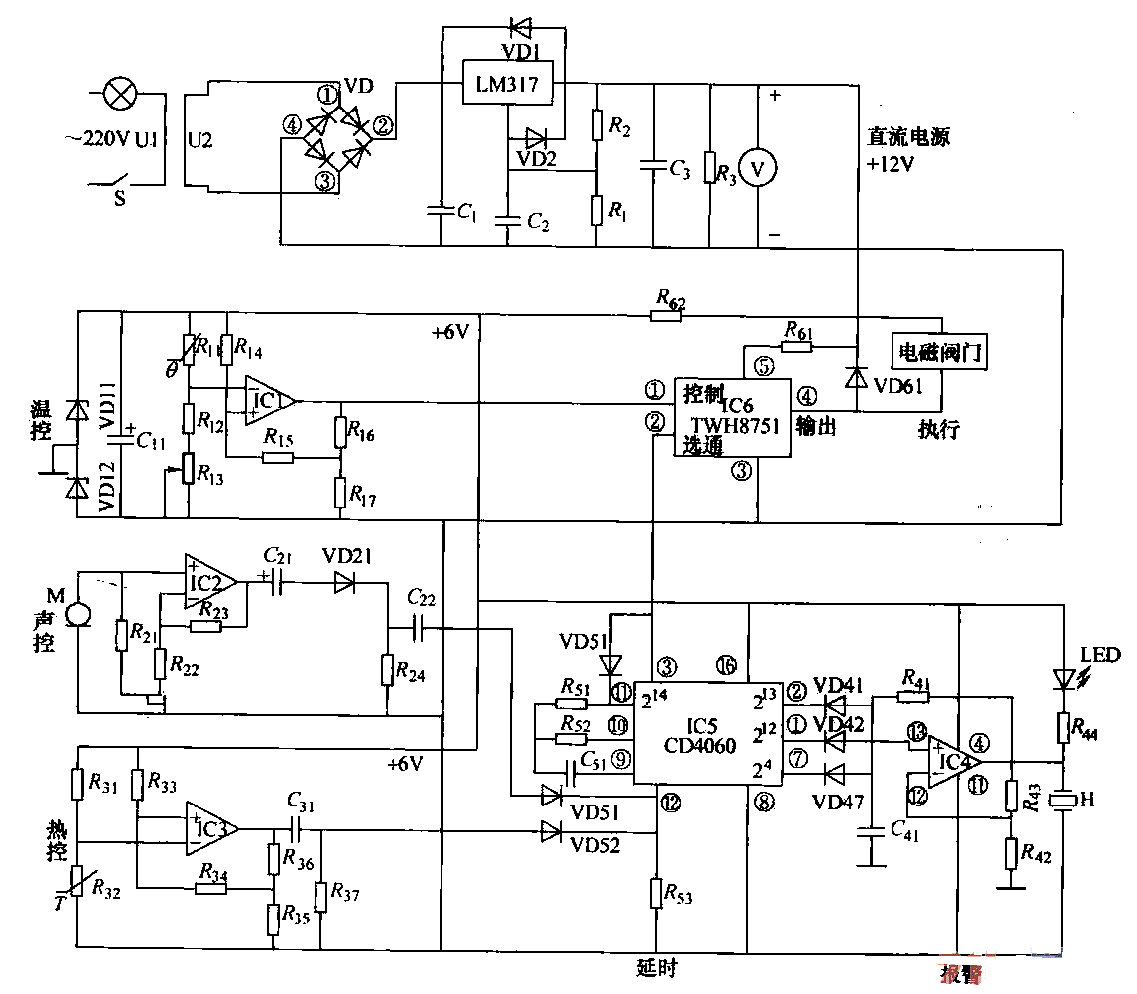

  来暖气时,首先是热控电路翻转,延时电路被清零,并开始计时,输出低电压。控制器TWH8751的选通脚为低电位,故输出由①脚控制。由于室内温度低,温控电路输出高电位,并控制TWH8751,使阀门打开,室内升温,如果半小时内室内无人,则计数结束.CD4060输出高电位(井自锁).选通端为高电位,自行关气。如果一定的时间内有人来,则声控电路输出正电压,使CD4060清零,并输出低电位。由于室内有人,故经常发出声音,如谈话声、咳嗽声、脚步声、板凳的声音等,使CD4060经常被清零而保持低电位输出,这时,控制器受低电位控制,使室内恒温。

  如果在半小时内一直束发出声音,则在关气前某一时段发出关气预报(声、光报警信号)。由于压电陶瓷片发出的声音极轻微,故不会触发声拄电路而导致失控。当室内的人(如果有人的话)看到或是听到声光信号时,可咳嗽一声或发出其他声响{则计数电路得以海零而从新开始计时。如果人离开房间,则半小时后阀门自萄关闭。

  器统电路中各部分实酥所需的是6V的直流电压,而我们设计的直流稳压电源输出直流电压是12V.因此,电阻RGZ主要起限流和降压的柞用。同时,温控电路中还使用了两个3V的稳压二极管进行稳压,以保证供电的稳定性;VD51在延时电路中起锁定作用,当CD4060D的③脚输出高电平时导通,振荡器停振,保持③脚高电平不变{二极管VD52、VD53用于防止声控电路与热控电路两电路的相互影响而设置的,
