解放牌CA1092汽车无触点电子点火电路

2016-07-01 21:12

1273e75ab4ddb7cf8844ab5b97f64bfb2

  集成电路调节器适用于14V、350-d500W外搭铁式硅整流发电机(如配.JF2132N、JF2132A、JF213E发电机用在东风E0109a汽车上)。这种调节器内部电路如图7-57所示。调节电路工作原理如下:CA1092型汽车无触点电子点火电路由WFD663型磁感应分电器、6TS2017型电子点火组件、JDQ172型无触点点火线圈和火花塞组成。

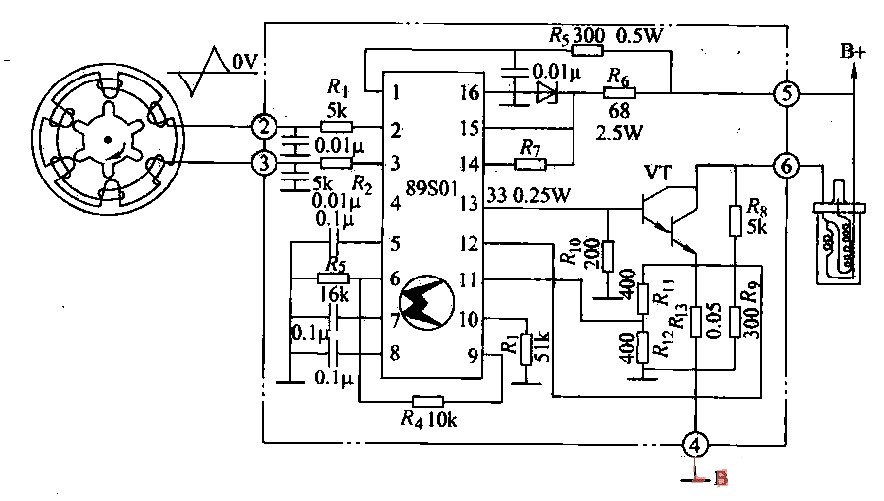

  6TS2107型点火电子组件内部电路以及他与分电路、电火线圈之间的连接关系,如图7-s8所示。点火信号发生器输出的点火信号加在电子点火组件的②、③两端上。当点火信号电压下降至某一值(-lOOmV)时,达林顿晶体管VT导通,点火线圈一次侧绕组有电流流过{点火信号电压上升到某值(-lOOmV)以上时,VT截止,一次侧绕组电流被切断,在点火线阔的二次慨绕组中便产生高电压,经配电器、高压线送至火花塞跳火。

  这种集成电路式的点火电子组件使用更为方便,人们只需关心其输入与输出端的接线,而不必顾及其内部的维修问题。6TS2017型电子点火组件除了上述功能之外,还具有许多附加功能。它们是限流和闭合角控制功能、失速慢断电功能、低速推迟点火功能和超雎保护功能。
