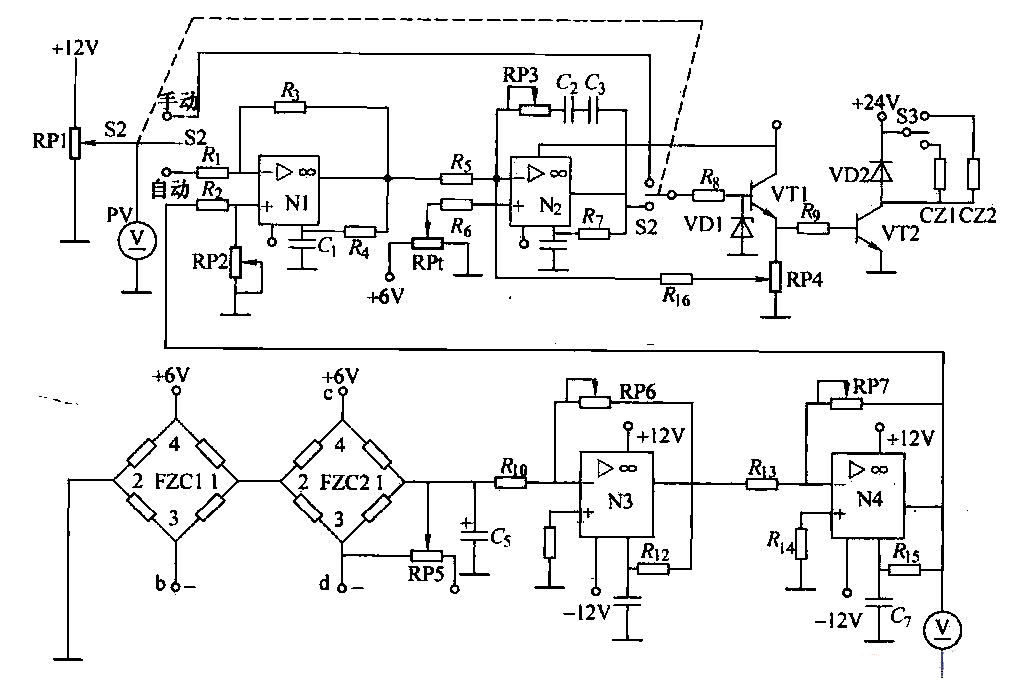

给定、比例放大、比例积分与功率放大电路如图所示。图中，RPt为给定电位器．集成运算放大器Nl与N2 (F004C)分别为比例放大级和比例积分级，晶体管VTl (3DG12B)与VT2 (3DD15C)组成功率放大级。张力预选时，开关S2置“手动”位，调节RP1可将0—12V直流电压经电阻Rs输入晶体管VT1的基极，给定电压升高、VT1饱和加深。VT1导通后使VT2基极电位上升，于是VTZ也导通，24V直流电压经开关S3加于磁粉制动器CZ1（或C22）线圈两端。控制给定电压的大小，使VT2集电极电流Id变化，即控制了制动器电流，从而可获得不同的制动力矩。当VTZ由导通转变为截止时，线圈CZ1或C22会产生反电势冲击vrz，因此在czl、C22上并联有起续流作用的二极管VD2，为反电势提供通路，从而对VT2起到保护作用。
正常印刷时．开关S2置“自动”位，由RP1取出的给定信号，经电阻Rt送人Nl的反相输入端。经Nl比例放大，其输出经风送入N2反相输入端，经N2的比例放大与比例积分，输出的正极性电压信号经S2、蜀送人功率放大级。
