影碟机的信号处理电路及信号波形

2016-07-01 20:03

6923005372fbe89b91fa8cd3e4e9cda2

数字电路通常是指处理数字信号的电路。在各种数码产品中得到了广泛的应用。数字信号是代表数
字编码内容的信号,数字信号是用“0”和“1”表示的二进制信号,在电路中数字信号大都是用脉冲信
号的波形来表示,因而其相关电路也都是与脉冲电路相关的。目前在数字电视、数码音响、影磉机和数

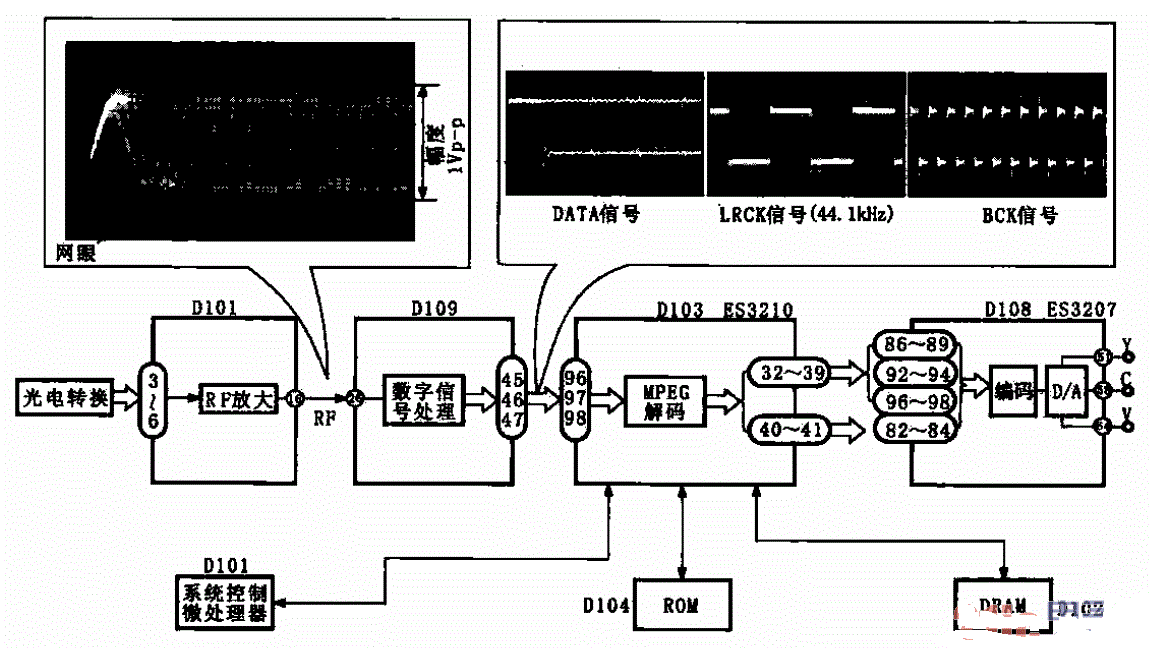

码外设等产品中都实现了数字化。与此同时也开发了各种数字信号处理集成电路。图28-1所示为影碟机
数字信号电路的信号处理过程。从图中可见,数字信号处理电路还与其他信号密切相关,而且也与各种
电路相关。
由此可见,在数字产品中,数字电路所处理的信号波形也是多种多样的。目前许多数字信号处理电
路都是由数十万个至数百万个门电路、触发器、计数器等单元电路组成的。此外,还有很多数字信号处
理集成电路将微处理器( CPU)电路、存储器电路以及各种接口电路都集成在其中,形成了超大规模集
成电路。
