集成到CPU中的音频信号编码电路

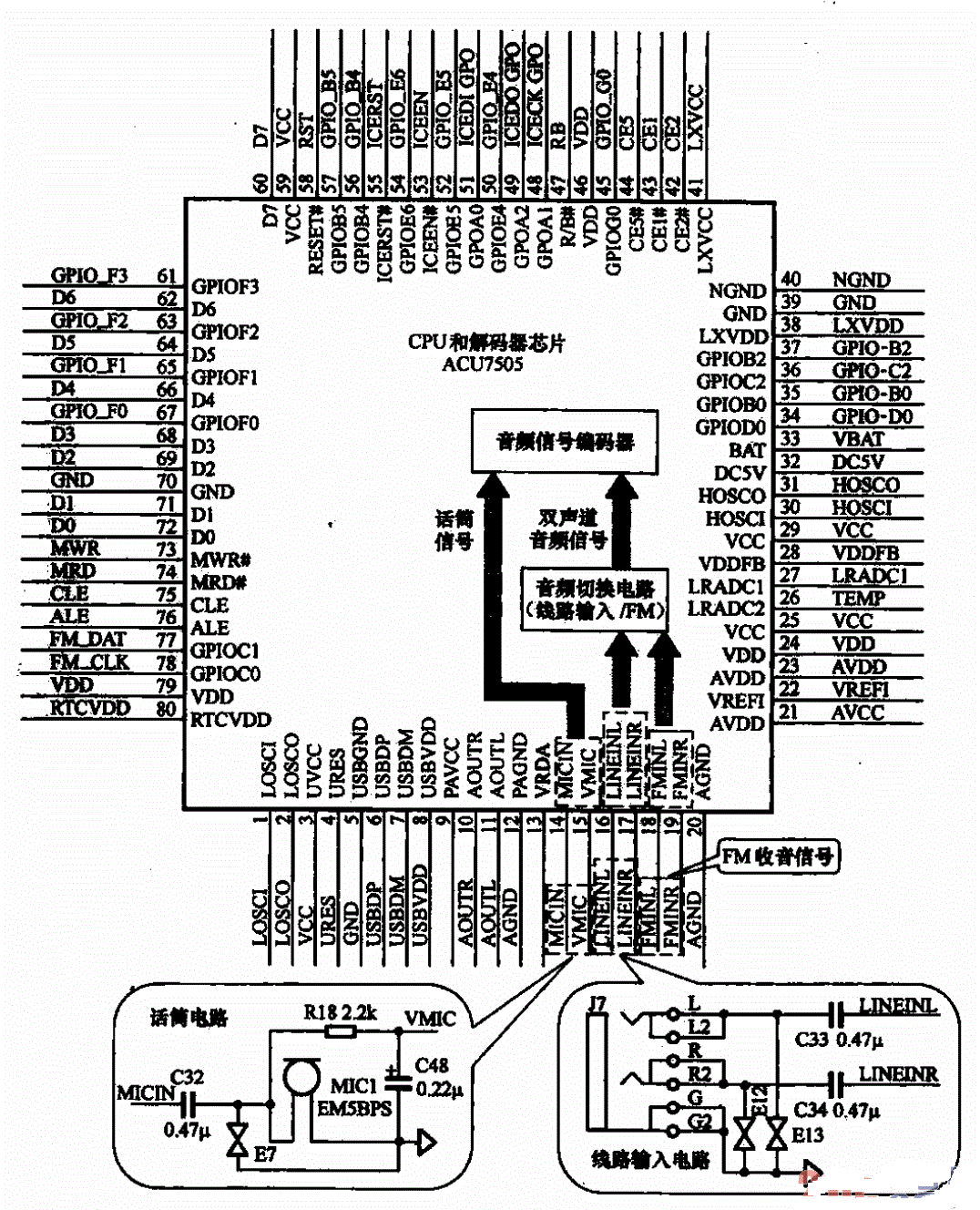

随着MP3/MP4机集成化的发展，音频信号编码电路大多数被集成到了CPU和解码器芯片中（如图所示），使得MP3机的整机电路大大简化。在圈28-11中，ACU7505的@、@脚输入话筒信号，@、（D脚输入线路输入信号，@、@脚输入FM收音信号。这些信号在ACU7505中进行A/D转换和数字编码，将模拟音频信号变成数字音频信号并存储到存储器中．完成音频信号的记录过程。
