通用高保真(HiFi)音频处理电路

2016-07-01 19:30

8c6625dd538f83b680d156782658b7b3

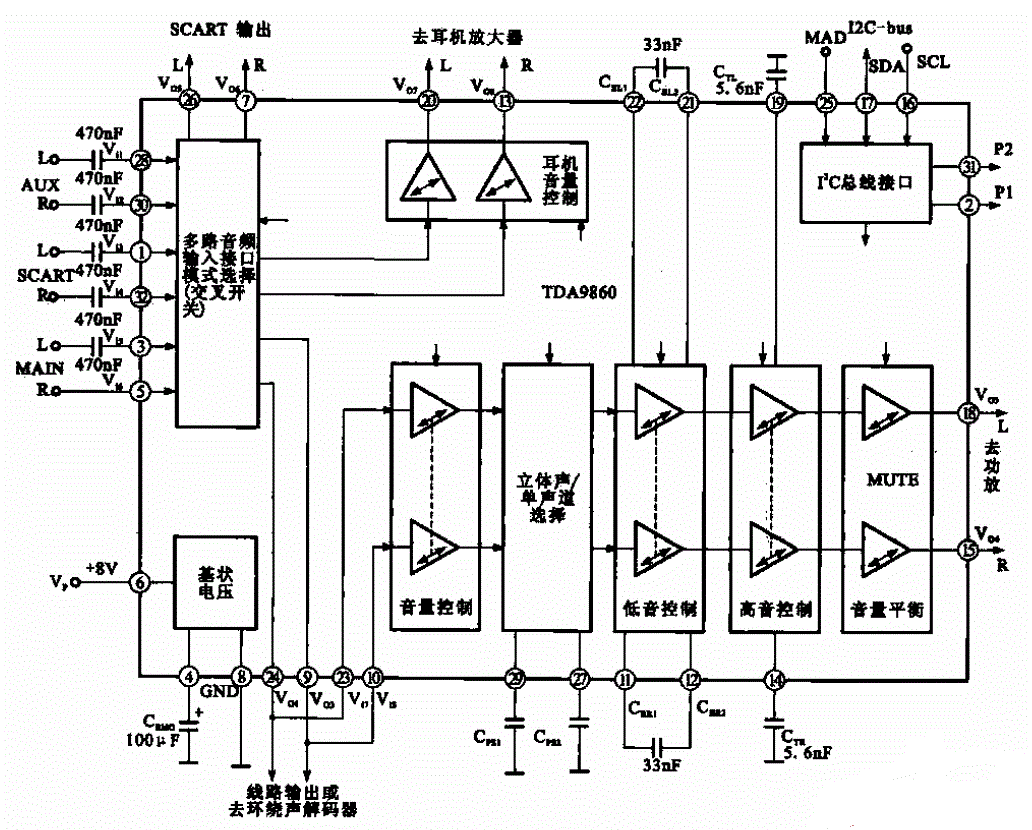

所示为数码产品中通用高保真(HiFi)音频处理电路TDA9860,该电路有多路音频输入接口,可以接收不同接口送来的音频信号。音频信号送入TDA9860后首先经多路音频输入接口模式选择后分成四路进行处理:一路直接经@脚、⑦脚后输出;第二路经耳机音量控制电路后由@脚、@脚输出后去耳机放大器:第三路则直接由@脚、◎脚线路输出或去环绕声解码器;还有一路则是将@脚、⑨脚输出的信号再由@脚、⑩脚送回芯片中,经音量控制、立体声,单声道选择、低音控制、高音控制、音量平衡等处理后由@脚、@脚输出,去功率放大然后再驱动扬声器发声。
