视频编解码电路

2016-07-01 19:15

f76bb1bfcd86280777c3f1b6d732ae6a

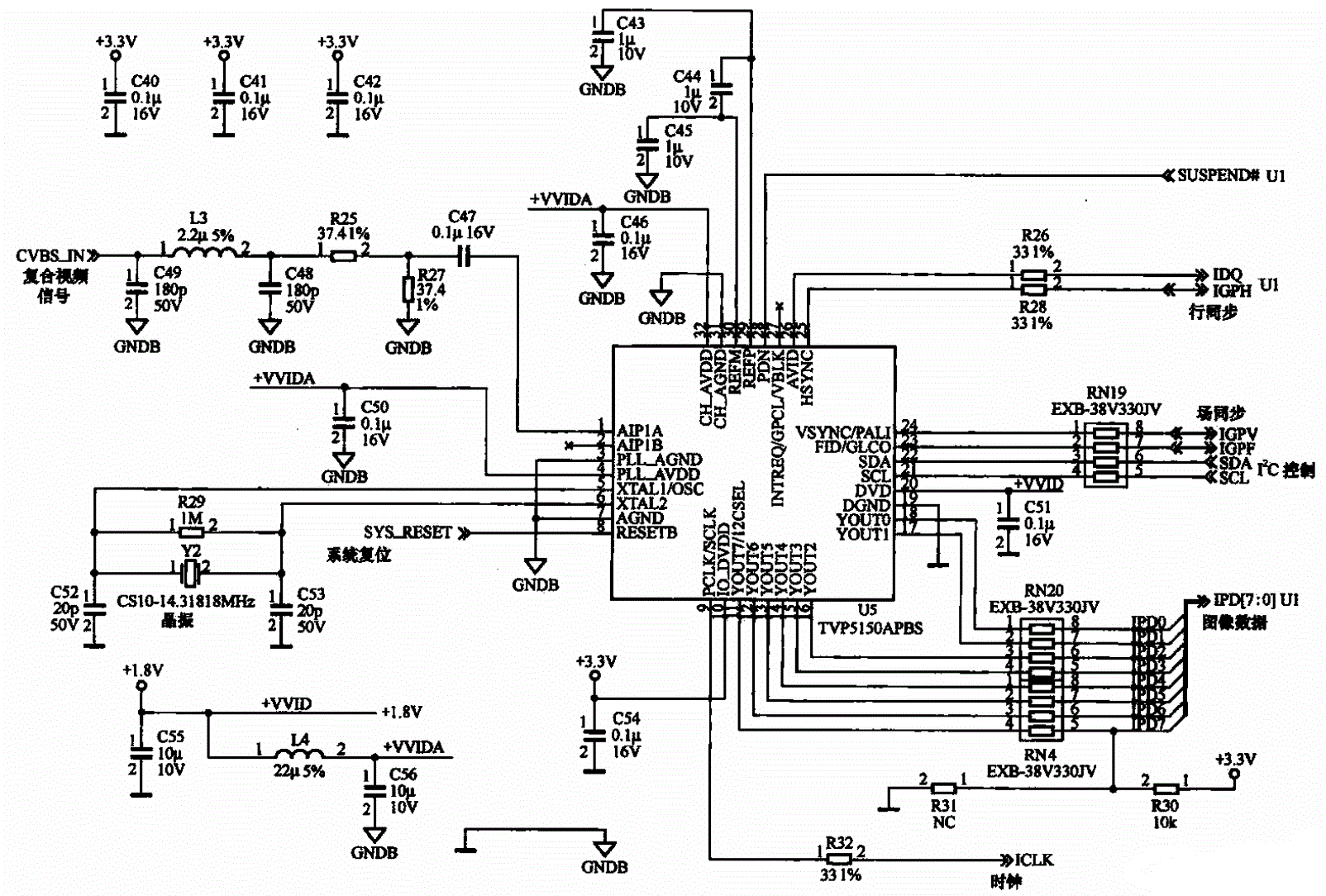

视频编,解码电路是MP4机特有的电路,如图28-25所示ACER PM02 MP4机的视频电路的主体是U5 TVP5150APBS。来自视,音频输入插口的复合视频信号(CVBS)-是模拟信号,该信号经滤波电路滤波后送入U5的①脚,视频信号在U5中进行视频解码和A/D转换变成数字视频信号,同时从信号中分离出行场同步信号及时钟信号,这些信号送到CPU和解码器芯片Ul中进行数字压缩处理,将大量的数据冗余压缩掉,|;£便于存储,在播放时再进行解压缩处理,MP4机对视频的数据压缩方法采用MPEG4的压缩标准。电源、系统复位信号和晶振电路为U5提供必要的工作条件。
