中频处理-视频检波电路

2016-07-01 18:54

566fadf1d910e6da457f786f1eb5d067

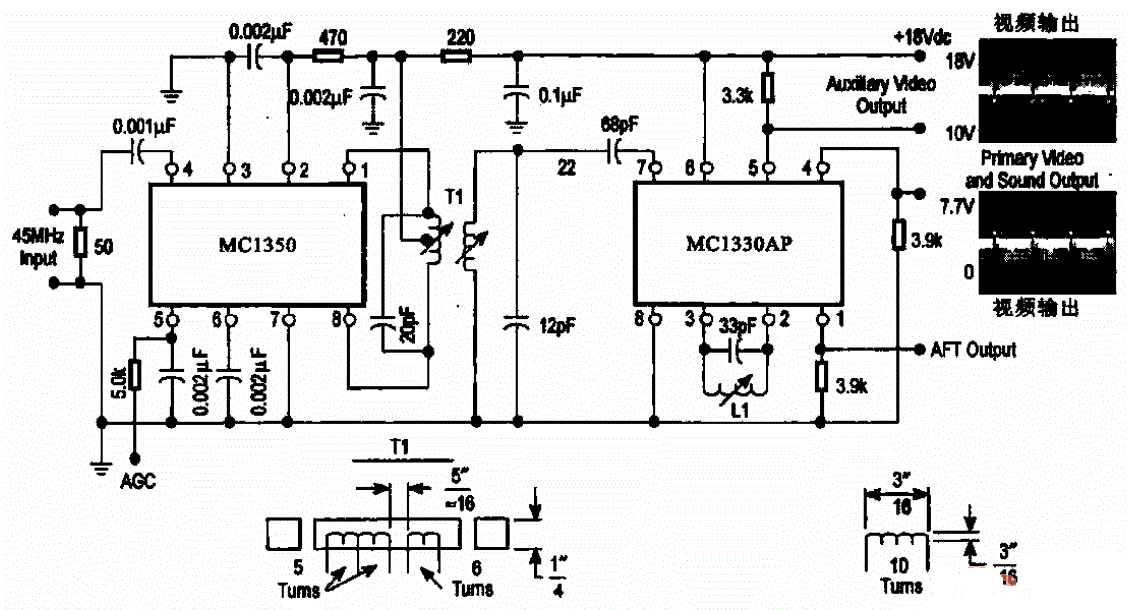

所示是由中频处理电路(MC1350)和视频检波器MC1330AP组合的视频电路。调制有视频图像信号的中频载波(45 MHz)送到MC1350的输入端,在lC内进行中频放大,然后将中频载波经

变压嚣T1耦合到MC1330AP的输入端,中频信号在MC1330AP中进行检波,最后输出视频图像信号(含伴音信号),该电路的特点是元器件少、体积小。
