调频无线对讲机电路

2016-07-01 13:33

关键词：对讲机电路调频无线

be4608c8ff7d6aa859d8bc85794cf4d1

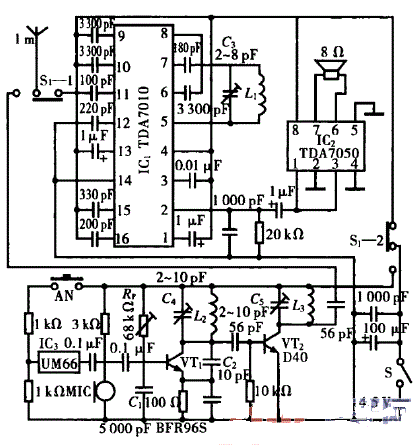

　　电路工作原理：该机发射电路以简洁为原则，摒弃了复杂的匹配、滤波网络，特别选用了截止频率高达5 GHz的高频低噪声专用三极管BFR96S，构成一级集电极调制的电容三点式振荡电路。其音频调制较深，人体感应小，稳定性相当好。末级采用发射专用三极管D40作一级丙类高频功放。
