高性能无线话筒

2016-07-01 11:01

关键词：性能无线话筒

ce099a9b7ef0aeffe7c5aa70cfe58870

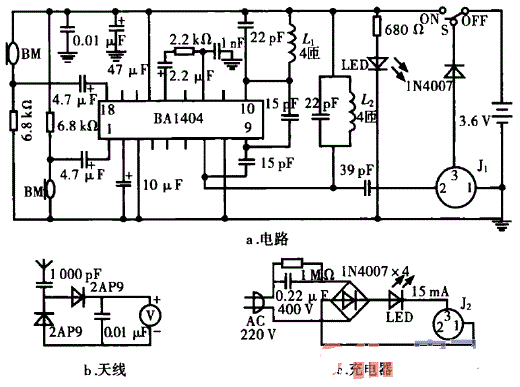

　　电路工作原理：本电路选用了调频专用集成电路BA1404器件，省略了其中的立体声编码电路，电路十分简单。话筒采用驻极体话筒，由于其无方向性，在使用中非常容易自激。为此，采用两个话筒头，一个为源极放大，一个为漏极放大，分别接BA1404的1脚和18脚。BA1404内部有两个对称的放大器，经放大混合后由14脚输出。
