ACU7505芯片MP3机的存储器电路

2016-07-01 08:48

027ed7eaa876fe34894a2fe9c473067a

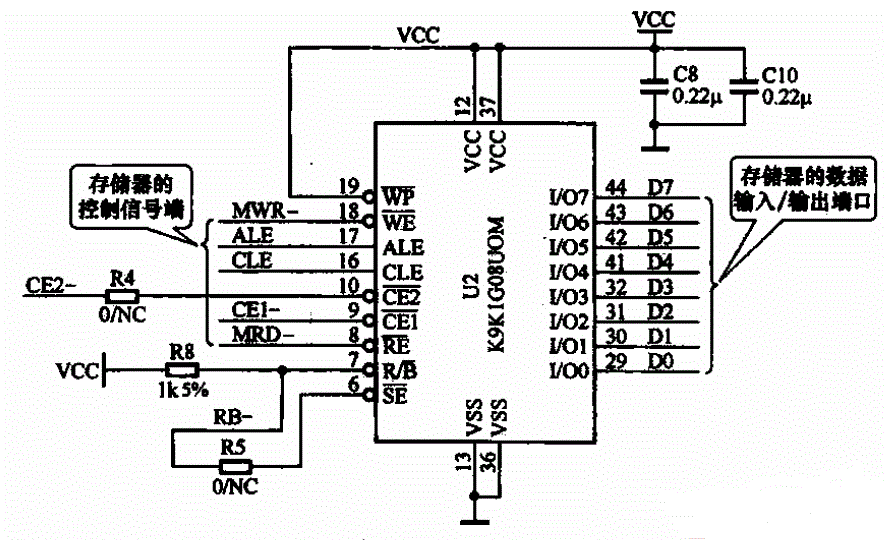

　　所示为采用ACU7505芯片MP3机的存储嚣电路，共为了满足MP3机中CPU和解码器芯片工作时存储数据容量大的要求，在该枫中设置了两个存储器。这两个存储器电路的构成是完全一致的，都是由K9KIG28UOM芯片与外围电路构成的，存储器的主要引脚功能示于图中。由于存储器属开云棋牌官网在线客服器件，因而工作时也需要直流电源供电( vcc)．
