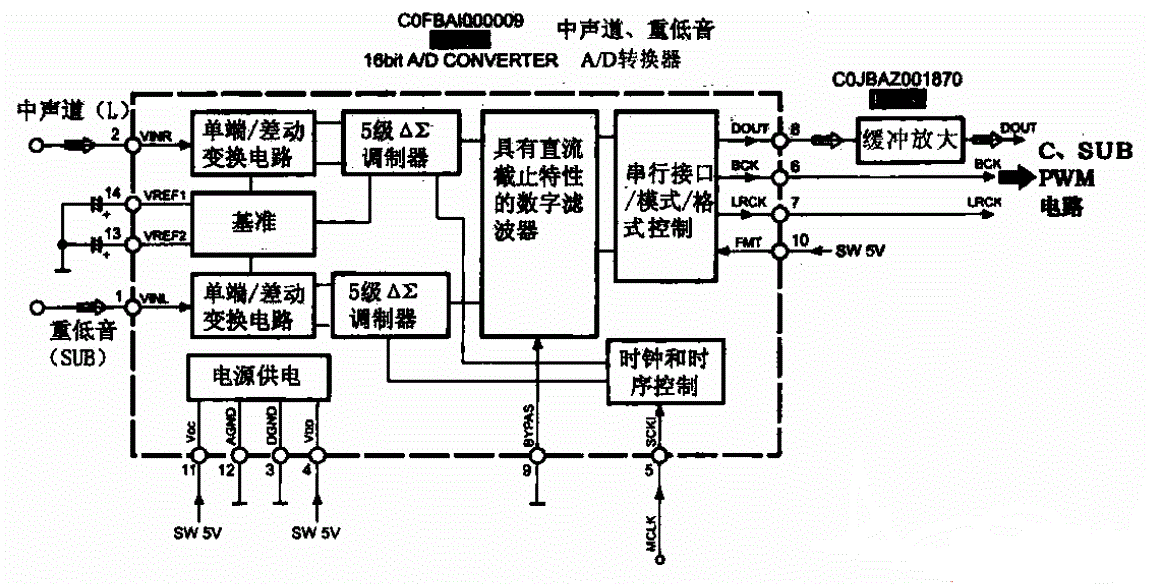

所示的是A/D转换器电路，经处理后的6路音频信号(5.1声遒)分成3组分别经过3个A/D转换集成电路，将模拟音频信号变成数字音频信号，这种数字音频信号被称为串行数字信号．每一组是由三个信号构成，同时传输。其中Dout为串行数据信号，也称Date, BCK为串行时钟信号，LRCK为左右(LR)分离时钟信号。
在三个A/D转换器中，主声道(L、R)采用24bitA/D转换器，主要是保证主声道的频带宽，失真小、动态范匿大的特性。环绕声(SL,SR) A/D转换器和中声道、重低音的A/D转换器均采用16bit的量化值．
