KGDS型单相低温镀铁电源电路

低温镀铁,系一种在常温下以不对称交流电起镀,然后过渡到直流电镀的新工艺。

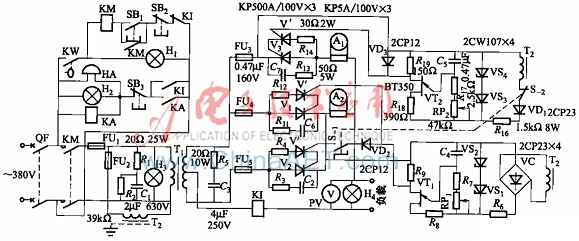

电路如图所示。调节电位器RPi和RP2,便可改变正负晶闸管的导通角,从而可任意调整交流不对称比。通过操作转换开关S,便可获得对称和不对称交流及直流电源。 该电源装置的技术参数如下。 交流输入电压:50Hz,380V;输入电流:25A;输入功率:23. 7kV.A。 直流输出电压:o~16V(平均值);输出电流:o~1000A(平均值);输出功率:16kV.A。 交流输出电流:正半波500A(整流平均值);负半波500A(整流平均值);交流输出电匮:正半波0~8V(整流平均值);负半波0—8V(整流平均值)。
