高压配电所担负着从电力系统受电并向各事间变电所及某些高压用电设备配电的任务。

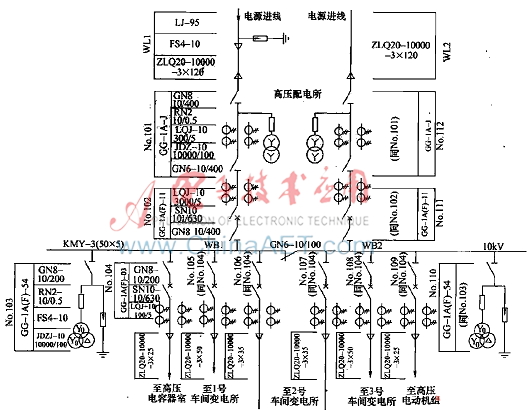

图15-2是高压变电所变电所的主接线圈。遮一高压配电所主接线方案具有一定的代表性。下面依其电源进线、母线和出线的顺序对此配电所作一分析介绍。
(1)电源进线该配电所有两路lOkV电源进线，一路是架空线WI-1，暑下路是电缆线WL2。最常见的进线方案是一路电源来自发电厂或电力系统变电站，作为正常工作电源，而另一路电源则来自邻近单位的高压联络线，作为备用电源。
《供电营业规则》规定：对lOkV及以下电压供电的用户，应配置专用的电能计量柜（箱）；对35kV及以上电压供电的用户，应有专用的电流互感器二次线圈和专用的电压互感器二次连接线，并不得与保护、测量回路共用。根据以上规定，因此在两路电路进线的主开关（高压断路器）柜之前（在其后亦可）各装设一台GGIA-J型高压计量柜（No. 101和No. 112），其中的电流互感器和电压互感器只用来连接计费的电能表．
装设进线断路器的高压开关柜（No. 102和‘No. Ill），因为需与计量柜相连，因此采用GG-1A (F) .11型。由于进钱采用高压断路器控制，所以切换操作十分灵活方便，而且珂配以继电保护和自动装置，使供电可靠性大大提高。
考虑到进线断路器在检修时有可能两端来电，因此为保证断路锯检修时的人身安全，断路器两侧都必须装设高压隔离井奖：
(2)母线母线(busbar，文字符号为w或WJ3)又称汇流排，是配电装置中用来汇集和分配电能的导体。高压配电所的母线，通常采用单母线制。如果是两路或以上电源进线时，则采用高压隔离开关或高压断路器（其两侧装隔离开关）分段的单母线制。母线采用隔离开关分段时，分段隔离开关可安装在墙上，
也可采用专门的分段拒（亦称联络柜）如GGIA( F). 119型柜。图15-2所示高压配电所通常采用一路电源工作、一路电源备用的运行方式，因此母线分段开关通常是闭合的，高压并联电容器对整个配电所进行无功补偿；如果工作电源发生故障或进行检修时，在切除该进线后，投入备用电源即可恢复对整个配电所的供电。如果设备用电源自动投入装置( autoIput-into device of
reserve-source，APD)．则供电可靠性可进一步提高，但这时进线断路器的操作机构必须是电磁式或弹簧式。
为了测量、监视、保护和控制主电路设备的需要，每段母线上都接有电压互感器，进线上和出线上都接有电流互感器。凰15-2上的高压电流互感器均有两个二次绕组，其中一个接测量仪表，另一个接继电保护装置。为了防止雷电过电压侵入配电所时击毁其中的电气设备，各段母线上都装设了避雷器。避雷器和电压互感器同装设在一个高压柜内，且共用一组高压隔离开关。
