某厂电力系统一次电路图

2016-07-01 13:00

002

  本节主要介绍电力系统传输过程、工厂供、配电系统常用电气一、二次接线图,熟悉相应的图形符号及电气接线图的方法。

  低压侧母线采用分段式接线,用隔离开关和断路器实现电源和负载间的接通与断开。

  为了保证变压器不受大气过电压的侵害,在变压器的高压侧装有FS-10型避雷器,图中所示的各电流互感器在线路中供测量仪袁使用。

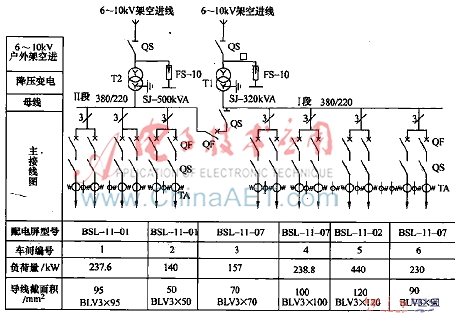

  图所示为单母线分段放射式供电系统,用隔离开关来联络I.Ⅱ两段母线。配电屏向用电设备进行供电的线路共有14条支路,系统采用双电源供电、母线分段式接线方式,电源进线和配线采用配电屏,整体结构紧凑,使用方便,便于安装和维护,供电可靠性商。
