某厂二次低压配电电屏接线原理图

2016-07-01 12:58

001

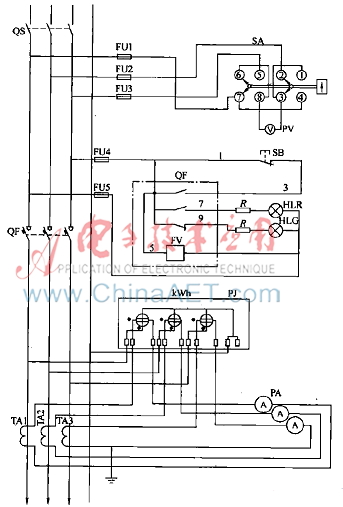

   所示是BSL型低压配电屏的接线原理图。包括三部分,即电压测量回路、二次继电保护回路和电能计量回路。

   (1)电压测量回路利用电压转换开关SA和一块电压表PV.随时监测三相电源运行状态是否正常,以满足负载所需电压的要求。

  (2)二次继电保护回路对常开触点,合闸指示信号红灯HLt、分闸指示信号绿灯HLG、‘限流电阻R等构成。线路通过合闸、分闸信号聋培正确、清晰的电路工作状态。电气设备与线路在运行过程中,出现过负荷或失电压时,通过失电压脱扣器线圈FV与负荷开关QF构成的失电燕脱扣器及时切断线路,确保线路、设备和人身安垒。

  (3)电能计量回路电能计量回路包括一块三相有功电能表PJ和三只电流互感器TA1—TA3及三块电流表PA。利用电能袭计量系统用电量情况,利用电流互感器和电流表构成电流测量线路,用l沽监测线路电流正常与否,
