TN-S供电方式电路

2016-07-01 14:25

003

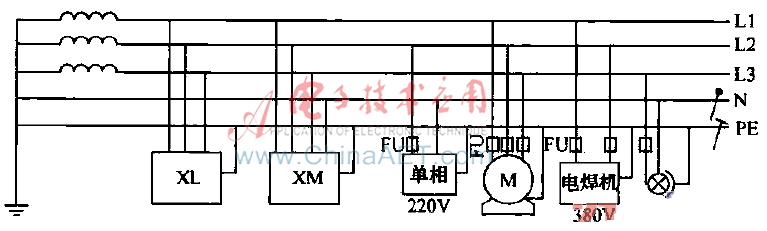

供电的方式很多,但其他供电方式都存在一定的缺点,只有TN-S方式较好。所本节只介绍TN-S供电方式。 TN-S供电方式主要用于三项负载基本平衡的情况下,如图所示。它把工作零线和专用保护线PE严格分开,或独立供电方式。TN-S供电的特点如下:

1)工作零线用作照明电路。

2)正常运行情况下,专用保护线PE上没有电流和电压,仅在零线上有不平衡电流,所以电器设备外壳接零保护接在专用保护线上是安全的.7

3)专用保护线不许断线,更不准进漏点开关。

4)干线上安装漏点开关时,工作零线上不得有重复接地,而PE线上可以有重复接地,但是,不经过漏电保护器。

5) TN-S供电方式适用于工业和建筑用电,安全可靠,是我们用电方式的首选方式。
