电能表是计量电能的仪表。电能表可．以计量交漉电能，也可以计量直流电能。tE tI量交流电能的电表中又可分成计量有功电能和无功电能两类电表。计量有功电能曲电能表又可分戚单相和三相电能表两类。． 单相有功电艟寰的测量电路 、
1)单相有功电能表测量接线的要求：
①接线前，检查电能表的型号、规格是否与负载相适应。电能表的额定电压应不低于电源电压，额定电流不应小于负载电流。配电流互感器时，应不小于互感器二次最大负载电流。
②电能表的连接导线必须使用单股绝缘铜导线，对于电流回路其导线的截面积不小于2. 5mmz，电压回路导线的截面积不小于1. 5mmz：
③连接电能表与其他元器件的导线，中间不允许有接头。
④零线要从电能表的一个端子接人，再从另一个端子接出。
⑤开关、熔断器应接在电能表的负载侧。 @接线时要注意电船表的极性，即标有“* ..的电压线圈和电流线圈必须接到电i的相线上。
⑦配电流互感器的接线，要将互感器的K2端与地连接．
⑧电能表所有接线端子与导线连接的压接螺钉要拧紧，导线端头要有清楚明显的缩号。

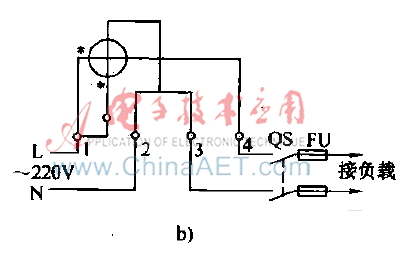

2)测量电路：将电能表连接在单相220V交流电路中，对单相负载消耗的电能进行测量，这种接线方式称为直人式接线方式。单楣有功电能表的直人式接线方式一般分为跳人式接线和顺入式接线两种，
