高压集中补偿是将高压电容器组集中装设在工厂变配电所的6—10kV母线上。这种补偿方式只能补偿
6—lOkV母线以前线路上的无功功率，而母线后的厂内线路的无功功率得不到丰h偿，所以这种补偿方式的
经济效果较后两种补偿方式差。但这种补偿方式的初投资较少，便于集中运行维护，而且能对工厂高压侧
的无功功率进行有效的无功补偿，以满足工厂总功率因数的要求，所以这种补偿方式在一些大中型工厂中
应用相当普遍。

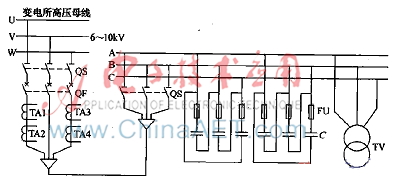

图是接在变配电所6～lOkV母线上的集中补偿的并联电容器组接线图。这里的电容器组采用△联结，装在成套电容器内。为了防止电容器击穿时引起相间短路，所以△形联结的各边，均接有高压熔断器保护。
由于电容器从电阿上切除时有残余电压，残余电压最高可达电网电压的峰值，这对人身是根危险的，因此必须装设放电装置。图中的电压互感辅TV一次绕组就是用来放电的。为了确保可靠放电，电容器组的放电回路中不得装设熔断器或开关。
按GB50053-1994规定．室内高压电容器装置宜设置在单独房间内，当电容器组容量较小时，可设置在高压配电室内，但与高压配电装置的距离不应小于1. 5m。
