PLC的1-O连接图

2016-07-01 15:19

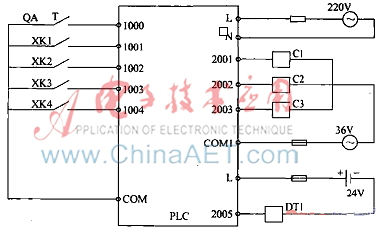

003

       PLC选型与1/0分配根据对
       被控对象控制要求的分析,PLC控制系统的I/O点数应为:5点输入.4点输出。输入谩备包括:起动按
钮QA.限位开关XK1,XK2、XK3、XK4;输出设备包括:电动机接触器Cl<正转)、C2(反转)、C3
可见,本例的工艺过程较为固定,且PLC的1/0点数较少,可考虑选择整体式PC,如选用ACMY-
5256型PL-C,其I/O的连线与地址分配
