PLC输电线路自动重合闸控制电路

2016-07-01 15:01

001

控制过程分析输电线路j相自动重合闸装置的控制过程
(2) PLC型号选择和1/0定义
根据实际应用的需要,自动重合闸装置的控制器可选择OMRON公司的小型PLC,输人为12点,输出

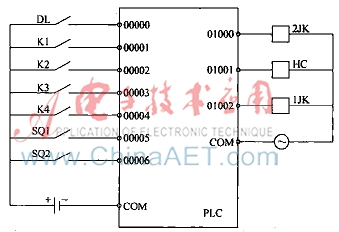

为8点,电源电压AC100—240V。PLC的I/O端子定义见表26-3,外部接线如图26-7所示。PLC的输入
端接控制开关K(其节点有Kl、K2、K3、K4)、合闸压力闭锁开关SQ1、分闸压力闭锁开关SQ2、断路器
辅助触点DL。输出端接断路器合闸接触器HC、加速跳闸接触器1JK、跳闸闭锁接触器2JK。
