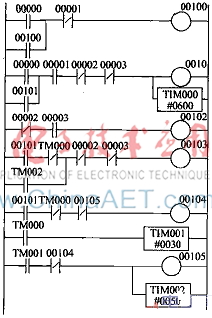

高压离心风机PLC控制梯形图设计图是高压离心风机的PLC控制图。其中TIMOOO用于风机起动时的延时，TIMO01用于防电弧内部锁定延时，TIM002用于KM2的滞后接通延时。
对于梯形图，说明如下：
1)起动风机时，按下起动按钮，若黄灯亮，表示风机阀门未完全关闭，待风机阀门关闭后黄灯灭。
2)黄灯灭后再按下起动按钮，绿灯亮，起动时间定时器工作，KM1、KM2接触器接通，风机电动机线圈呈星形联结，电动机开始起动。
3) 60s后风机运转至正常速度，舫电弧内部锁定时间定时器开始定时，KM1、KM2接触器断开。
4)内部锁定5s后，KM3接触器接通，KM2滞后3s接通，电动机线圈呈三角形联结。风机转入正常运转。
5)若在起动或运转过程中电动机线圈过热，热保护继电器断开KM2接触器，红灯亮，风机停止运行。
6)若偶遇紧急情况或需要停止风机运行时，按下停止运行按钮．KM2接触器断开，风机停止运行。
L4 J玷馏刀J斛畏局雎肛ⅧLt芝备的电动机番量大，而引起的风机起动时间长、起动时电流过大、运行安全性较差等问题，本倒采用PLC进行控制，通过自动减少负载、利用星一三角转换法降低电动机起动电流、进行安全互锁控制等多种方法，充分发挥PLC在可靠性和控制灵活上的优势，来提高整个系统的运行可靠性和安全性。
