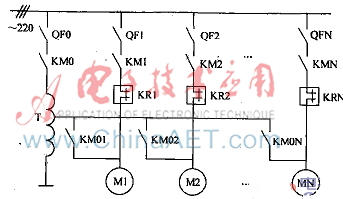

主电路设计用一台自耦变压器起动多台电动机的主电路圈如图所示，起动电路由自魂开关QFO、接触器KMO、自耦变压器T以及接触器KM01～KMON组成，各台电动机的额定电压运行电路各自独立。以电动机Ml为例，如电动机Ml正常运行时，由QF1，KM1和热继电器KR1组成的凰路供电。需要指出的是，通嚣自耦变压器的线圈是按比较短的运行工作时间设计的，一般只允许连续起动2～3次，再次起动时；需要等其冷却之后才能进行。用一台自耦变压器起动多台电动机，起动次数相对频繁，
所以自耦变压器的容量除了根据电动机和最大起动负荷以及起动时间来考虑外，还可以采用容量大一级的自耦变压器，特殊场所还考虑备用自耦变压器的配置。
(3)控制电路设计为了达到上述目的，采用PLC为控制器，实现多台电动机起动的自动和联锁控制。PLC酌选择主要是根据被控制电动机的数量来选择I/O点数。满足控褂的要求，可选择整理式、中低‘档PLC即可满足生产要求。
根据控制系统的要求，每台电动机应设一个起动按钮和一个停止按钮，同时电动机过载保护热继电器的信号也应反馈给PLC，为节省PLC的输入点数，可将每台电动机的过载保护热继电器的常开艟点与停止按钮酌常开触点相并联后，作为一个输入信号再送到PLC，这样控制系统的成本可以降低。因此，每一台电动机只需要PLC的两个输入点。同样，由主电路可知，每台电动机由两个主接触器控制，因此需要两个PLC的输入点实现对接触器的控制。这样，根据所要控制的电动机的数目，就可以确定PLC所需的l/o点数，进而确定PLC的具体配置。
