自然模拟声电路

2016-07-01 15:32

关键词：模拟电路

003

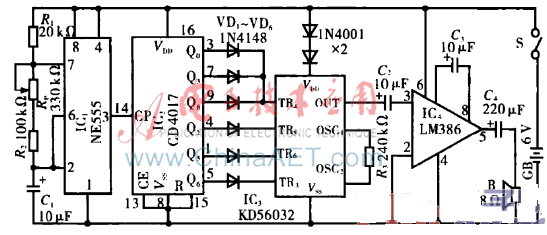

电路工作原理：lC3为KD56032，用正脉冲触发其TR1一TR6六个触发端便会发出六种不同的大自然的声音，分别为：海浪声+海鸥叫声、鸟叫声+青蛙叫声、流水声+鸟叫声、海浪声、鸟叫声、海鸥叫声。IC1、R1、R2、Rp及C1等元件组成无稳态多谐振荡器，其输出端3脚每2s输出一个正脉冲信号。
