电磁泵电路的工作过程

2016-07-03 20:40

002

电磁泵电路的工作过程

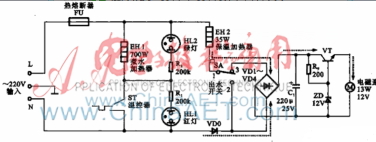

饮水时,操作出水选择开关SA,使交流电源经过保温加热器和整流二极管VDO,给桥式整流电路VDl-- VD4供电,经整流后变成直流电压,并由电容器cl平滑滤波。滤波后的直流电压,经稳压电路变成12 V的稳定电压,加到电磁泵电动机上,电动机启动,驱动水泵工作,热水自动流出,


电磁泵电路相关电路图
