海信KFR-25GW-06BP变频空调器室导风板电动机驱动电路

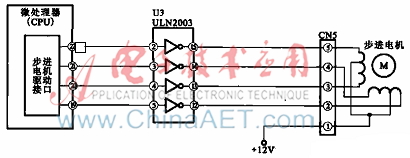

所示为海信KFR-25GW/06BP变频空调器室导风扳电动机驱动电路，驱动导风板摆动的电动机又称叶片电动机，这种电动机采用步进电动机，步进电动机是采用脉冲信号的驱动方式，一定周期的驱动脉冲会使电动机旋转一个角度。从图可见，直流+12 V接到两组线圈的中心抽头上，微处理器经反相放大器控制线圈的4个引出脚，当某一引脚为低电平时，该脚所接的绕组中便会有电流流过。如果按一定的规律控制绕组的电流就可以实现所希望的旋转角度和旋转方向。
