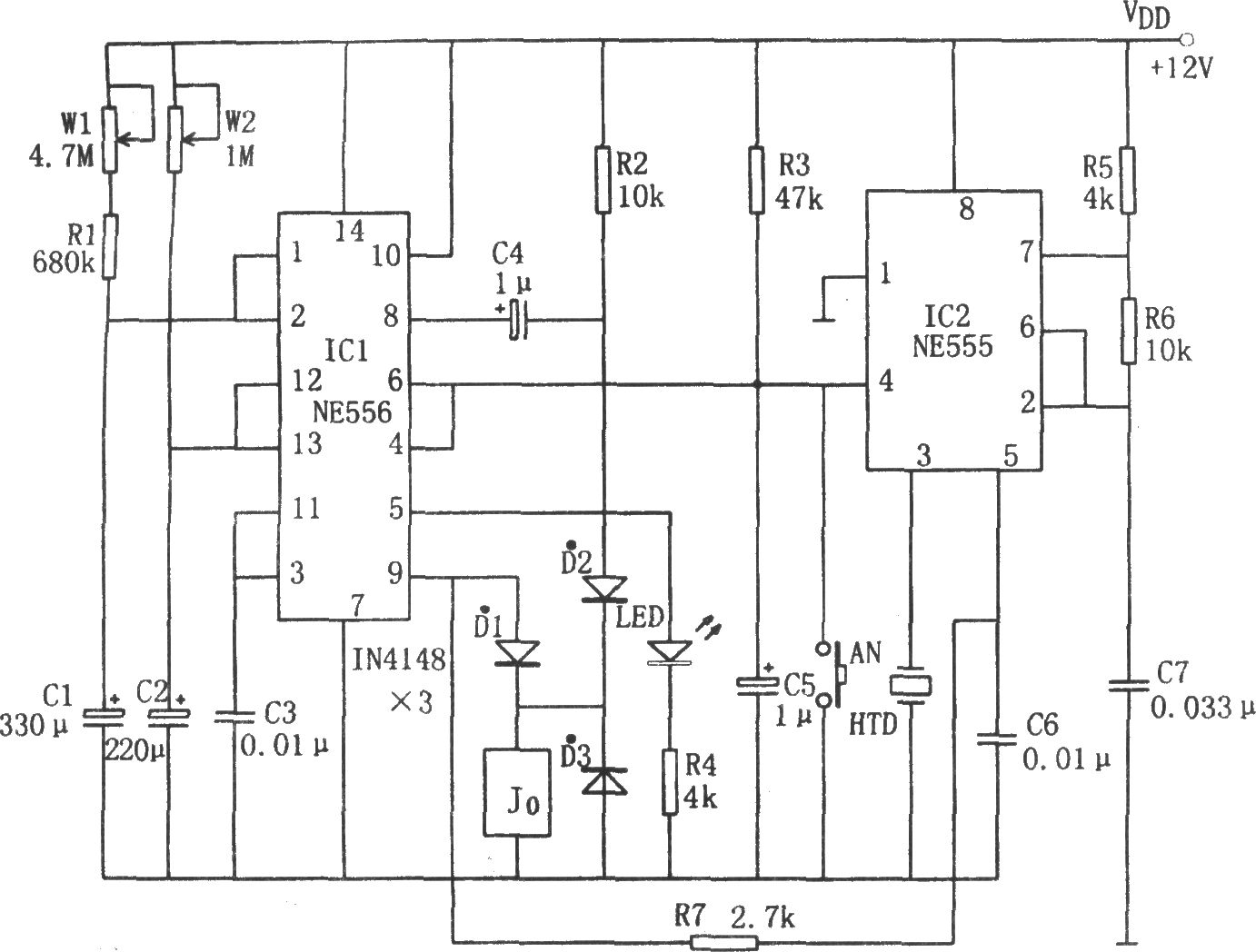

如图所示为家用限时报知电路。该报知器由开机定时电路、单稳延时电路、多谐振荡器、压电陶瓷片HTD、继电器控制电路等组成。由W1、R1、C1和l/2 556组成开机定时电路。当电源刚接通时，因C1上电压不能突变，电路发生置位并开始计数，对应的定时时间为td1=l.1(Rw1十R1)C1，调节W1可改变定时的长短，图示参数对应的定时为5～30分钟。定时期间。⑤脚输出的高电平使LED发光。 由W2、C2和另一半556组成单稳延时电路，延时为td=1.1Rw2C2，图示参数对应约为3分钟。延时期间由⑨脚输出的高电平信号加至IC2⑤脚，控制其工作。同时继电器J0吸合接通。 由IC2和R5、R6、C7等组成音频多谐振荡器，其振荡频率为f==1.44/(R5 2R6)C7，图示参数对应的约为2kHz。该振荡器在IC1⑨脚输出信号的控制下输出振荡信号，驱动HTD发出声响。当延时3分钟到后，⑨脚输出低电平使J0释放，断开有关电器电源，同时IC2振荡器停振，不再发声。按一下AN开关可使计时清零。 本电路可预置从5～30分钟连续可调的时间信号，定时到则发出声、光告知信号，过几分钟后再自动断路，因而可用于各种家电器具的控制。
