RS触发工作原理图
2016-12-06 10:04
关键词:
555
电路
RS触发

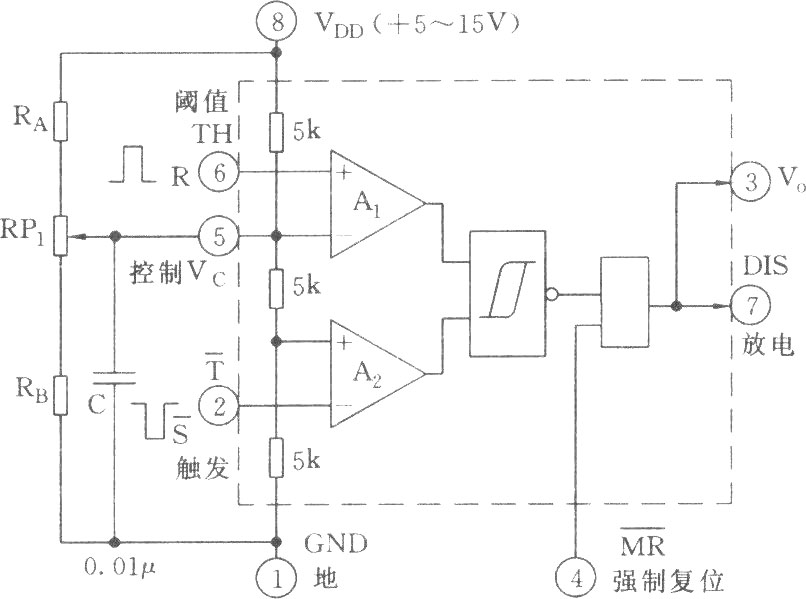

如图是用555作为RS触发器的连接图。如果除去控制端5脚的控制电压,555无需外接任何元件,只要在2、6脚分别加上负、正控制脉冲,就构成了一个RS触发电路。这里的R端是复位控制输入端6脚,也称阈值端(TH);S端是置位控制输入端2脚,即置位触发T端。其输出端(3脚)在芯片内部实际上是推挽输出,其低电平输出只有0.3V左右,高电平接近VDD,具有极强的负载能力;放电端(7脚)是集电极开路(OC)或漏极开路(OD)输出。
