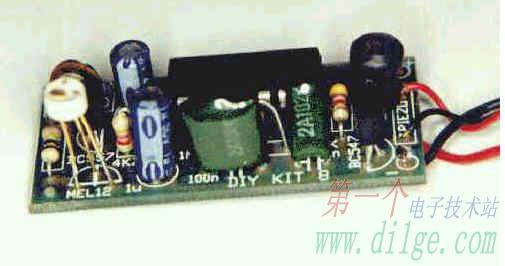

光线感应报警器

2016-07-05 15:37

当光敏电阻未感应到光照时呈高阻状态，Q1截止，后级电路不工作；当光敏电阻被光线照射后立即转换为30Ω以下的低阻状态，Q1获得偏置导通，由CD4011组成的振荡器开始工作，振荡信号经Q2放大后驱动压电片发出报警信号。

本电路稍加改动后，也可以用于继电器或可控硅的驱动。

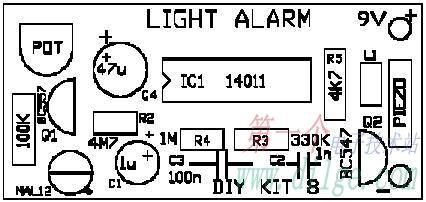

光线感应报警器
