M16实验板

2016-07-05 15:37

关键词：单片机电路 M16实验板

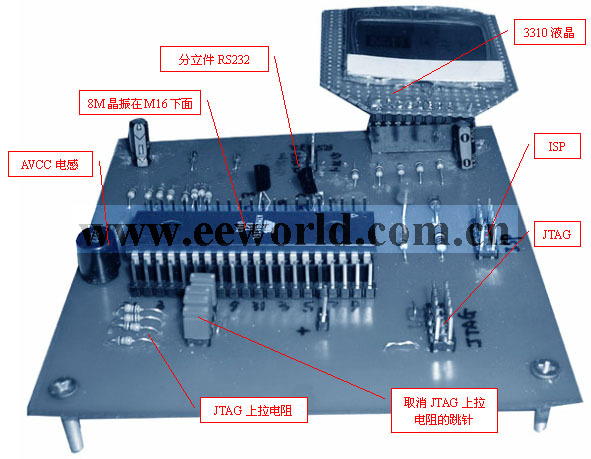

包括ISP、JTAG、3310液晶、分立件RS232串口。当PC2-5 不作JTAG，用作IO口时，为了防止JTAG上拉电阻的干扰，设计了四个跳针来切换这种情况。其它的如键盘，LED 等，自行在空白的实验板上焊接。 M16实验板

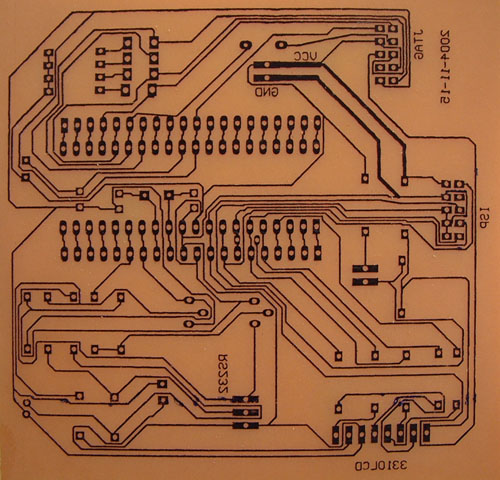

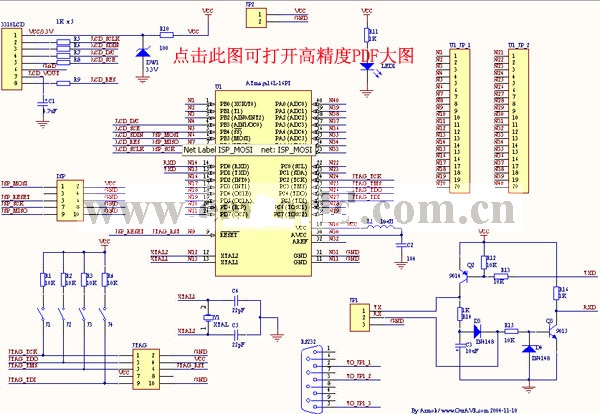

印刷线路板图(使用 Protel dxp 2004 自动布线。热转印法制板。下图为经三氯化铁腐蚀后，仍未用砂纸打磨掉热转印层的线路板)： 8357-2
