智力抢答器电路

2016-07-05 15:37

在各种知识竞赛,抢答器是少不了的,这里给大家提供一种制作抢答器的方法,有条件的朋友不妨做一个。

这个抢答器由单片机以及外围电路组成,由于采用单片机,使得外围电路非常简单,但是功能并不比一般的抢答器少。

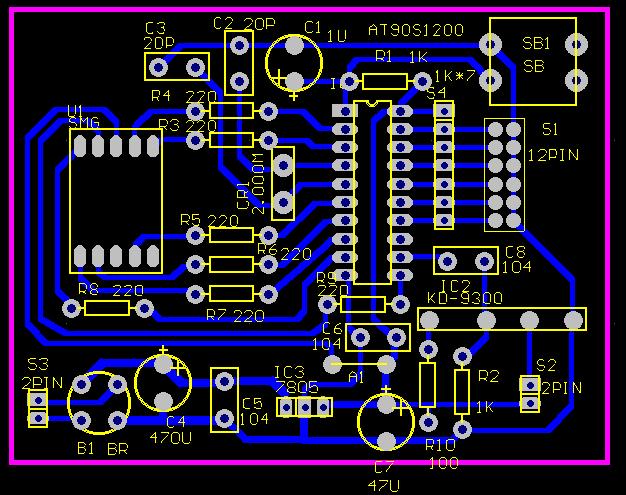

如下图为抢答器的电路原理图,单片机AT90S1200的PB口的PB7~PB2为输入口,接抢答按键开关,当有某个按键按下时,对应口的电位跳低,被单片机检测到并执行相应的程序,比如让数码管显示或者控制音响电路发声等。PD口接数码管,用于显示哪个组抢到,并一数值方式显示出来。PB口的PB0通过电容接到门铃音乐集成电路的触发端,当有某一组抢到时发出声音。电路中,轻触开关SB为复位开关,按下SB,可以让系统复位。当一次抢答完毕以后,只有按下SB,让系统复位,在下一次抢答时,各个组的抢答按键才有用,否则,抢答按键没有作用。

本电路对元件没有什么特殊要求,按照图中标明的型号选用即可。电路中R10的数值由自己定,要求是使音乐片正常工作即可,因为音乐片并不是一直在工作,因此,我在制作时把R10省了,也不怎么样。音乐片采用叮咚门铃音乐片,要注意在音乐片上焊上一个NPN型三极管(三极管在图中我没有画出来),比如9013。注意要在稳压集成电路7805上加上散热片。
