点阵式汉字LED显示屏电路原理与制作

2016-07-05 15:37

汉字显示屏广泛应用与汽车报站器,广告屏等。本文介绍一种实用的汉字显示屏的制作,考虑到电路元件的易购性,没有使用8*8的点阵发光管模块, 而是直接使用了256个高量度发光管,组成了16行16列的发光点阵。同时为了降低制作难度, 仅作了一个字的轮流显示,实际使用时可根据这个原理自行扩充显示的字数。 1汉字显示的原理: 我们以UCDOS中文宋体字库为例,每一个字由16行16列的点阵组成显示。即国标汉字库中的每一个字均由256点阵来表示。我们可以把每一个点理解为一个像素,而把每一个字的字形理解为一幅图像。事实上这个汉字屏不仅可以显示汉字, 也可以显示在256像素 范围内的任何图形。点阵式汉字LED显示屏电路原理与制作点阵式汉字LED显示屏电路原理与制作用 8位的AT89C51单片机控制, 由于单片机的总线为8位,一个字需要拆分为2个部分。一般我们把它拆分为上部和下部,上部由8*16点阵组成, 下部也由8*16点阵组成。在本例中单片机首先显示的是左上角的第一列的上半部分,即第0列的p00---p07口。方向为p00到p07 ,显示汉字“大”时,p05点亮,由上往下排列,为p0.0 灭,p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。即二进制00000100,转换为16进制为 04h.。上半部第一列完成后,继续扫描下半部的第一列,为了接线的方便,我们仍设计成由上往下扫描,即从p27向p20方向扫描,从上图可以看到,这一列全部为不亮, 即为00000000,16进制则为00h。 然后单片机转向上半部第二列,仍为p05点亮,为00000100,即16进制04h. 这一列完成后继续进行下半部分的扫描,p21点亮,为二进制00000010,即16进制02h. 依照这个方法,继续进行下面的扫描,一共扫描32个8位, 可以得出汉字“大” 的扫描代码为: 04H,00H,04H,02H,04H,02H,04H,04H 04H,08H,04H,30H,05H,0C0H,0FEH,00H 05H,80H,04H,60H,04H,10H,04H,08H 04H,04H,0CH,06H,04H,04H,00H,00H 由这个原理可以看出, 无论显示何种字体或图像, 都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。

8348-3

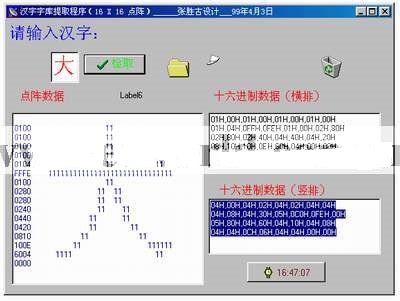

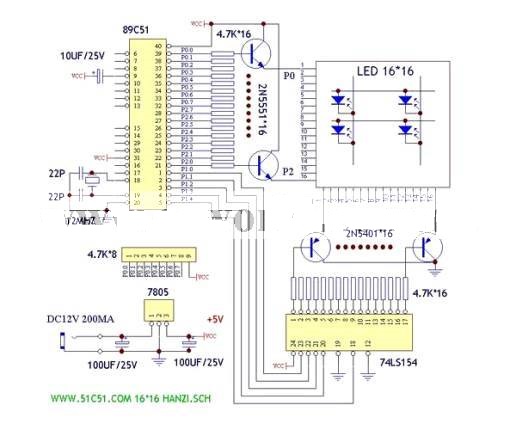

不过现在有很多现成的汉字字模生成软件, 我们就不必自己去画表格算代码了。 软件打开后输入汉字,点“检取”,十六进制数据的汉字代码即可自动生成,把我们所需要的竖排数据复制到我们的程序中即可。 我们把行列总线接在单片机的i0口,然后把上面分析到的扫描代码送入总线, 就可以得到显示的汉字了。 在这个例子里,由于一共用到16行,16列, 如果将其全部接入89c51 单片机, 一共使用32条io口,这样造成了io资源的耗尽,系统也再无扩充的余地。 实际应用中我们使用4-16线译码器74ls154来完成列方向的显示。 而行方向16条线则接在 p0口和p2口。

8348-4
程序清单:
ORG 00H LOOP: MOV A,#0FFH ;开机初始化,清除画面
MOV P0,A ;清除P0口 ANL P2,#00 ;清除P2口
MOV R2,#200 D100MS:
MOV R3,#250 ;延时100毫秒
DJNZ R3,$ DJNZ R2,
D100MS MOV 20H,#00H ;取码指针的初值 l100:
MOV R1,#100 ;每个字的停留时间
L16: MOV R6,#16 ;每个字16个码
MOV R4,#00H ;扫描指针清零
MOV R0,20H ;取码指针存入
R0 L3: MOV A,R4 ;扫描指针存入A
MOV P1,A ;扫描输出
INC R4 ;扫描指针加1,扫描下一个
MOV A,R0 ; 取码指针存入A
MOV DPTR,#TABLE ;取数据表的上半部分的代码
MOVC A,@A+DPTR MOV P0,A ; 输出到P0 INC R0 ;取码指针加1,取下一个码。
MOV A,R0 MOV DPTR,#TABLE ;取数据表下半部份的代码
MOVC A
