由KPSG-110F0/KPSG-11J0构成单路无线电发射电路图
2016-07-05 15:37
KPSG-1F0/KPSG11J0器件是台湾凯利电子技术有限公司生产的无线电遥控发射/接收专用集成模块。

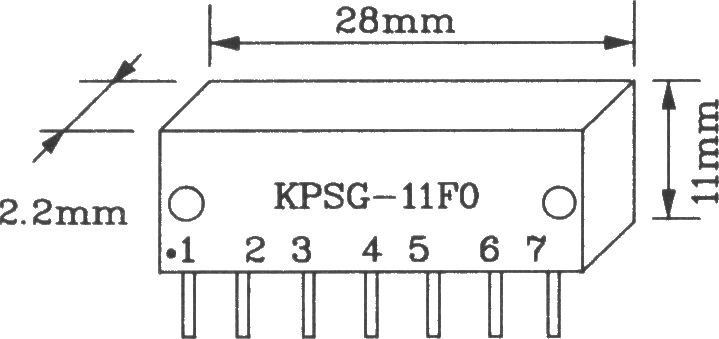

KPSG-11F0外形引脚图

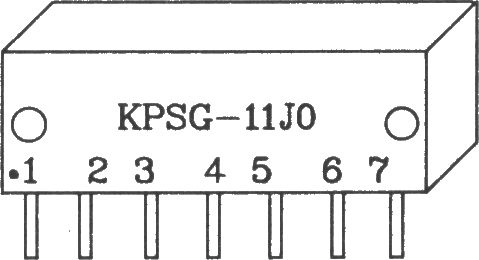

KPSG-11J0外形引脚图
KPSG-llF0／KPSG-1lJ0电源电压为4.5～12Vm，电路典型振荡频率为345kHz，发射电路工作时消耗电流为5mA，不接天线时发射距离为50m。若外接一根35cm的拉杆天线或软导线时，有效发射距离可大于80m。

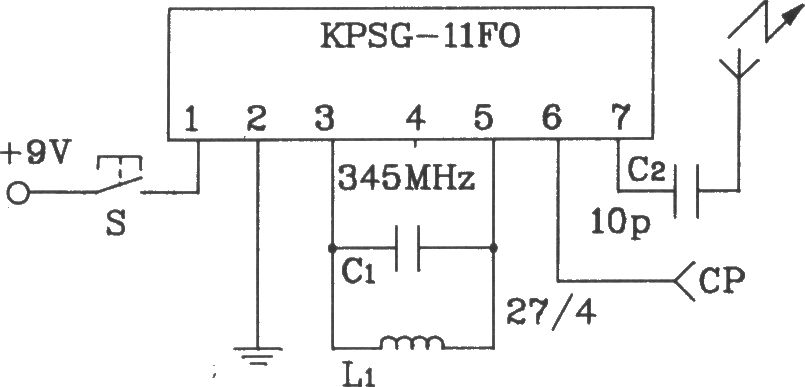

KPSG-11F0构成单路无线遥控发射电路

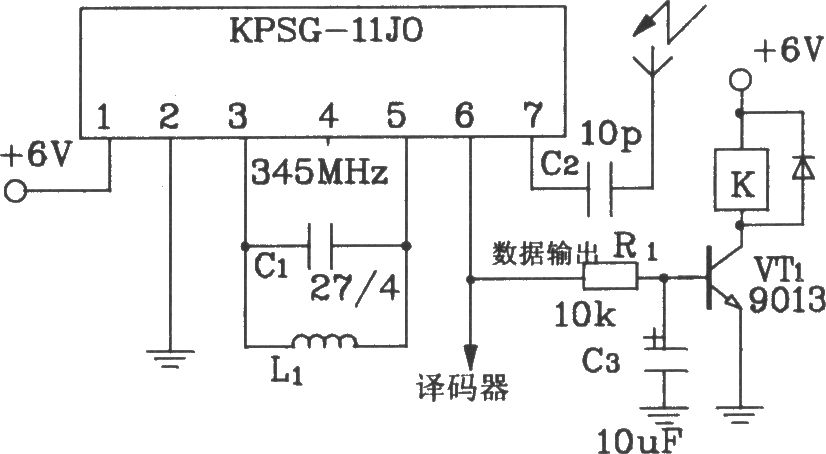

KPSG-11J0构成单路无线电遥控接收电路
电路中电感线圈Ll用φ2.1mm的漆包线在φlOmm圆棒上间绕2匝，间距为2～3mm，脱胎即可。
KPSG-11F0外形引脚图
KPSG-11J0外形引脚图
KPSG-llF0／KPSG-1lJ0电源电压为4.5～12Vm，电路典型振荡频率为345kHz，发射电路工作时消耗电流为5mA，不接天线时发射距离为50m。若外接一根35cm的拉杆天线或软导线时，有效发射距离可大于80m。
KPSG-11F0构成单路无线遥控发射电路
KPSG-11J0构成单路无线电遥控接收电路
电路中电感线圈Ll用φ2.1mm的漆包线在φlOmm圆棒上间绕2匝，间距为2～3mm，脱胎即可。
