带红外热释探头的自动控制器

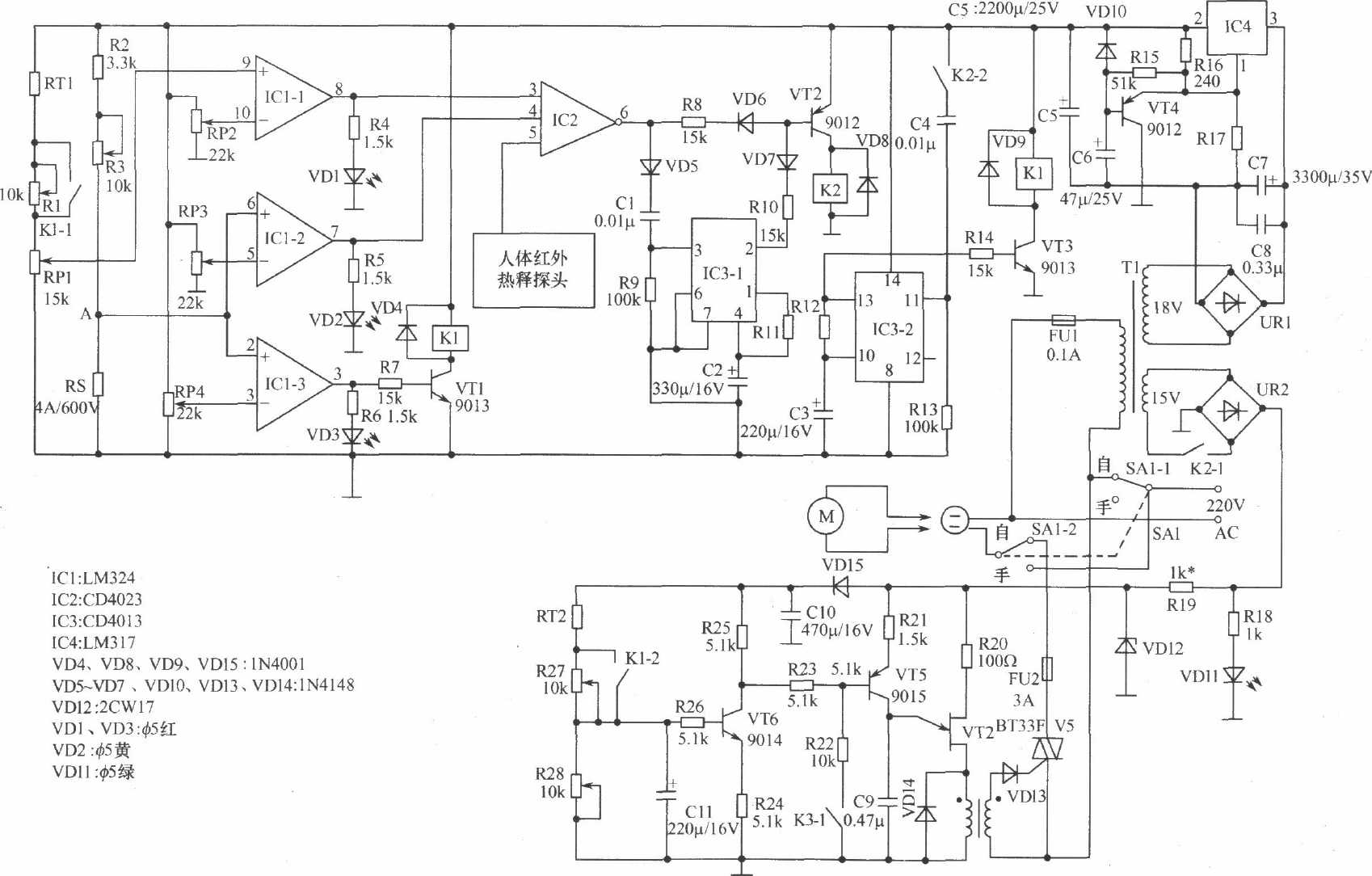

该控制器用于电扇作自动控制。电扇的作用是使空气流动，将人体汗液迅速挥发，吸收身体的热量，使人感觉凉爽。事实上，人感觉热不热，并不是由气温一种因素所决定，当空气相对湿度较大时，虽然气温并不太高，仍会感到闷热，所以相对湿度的影响也不能忽略。如图所示的控制器除考虑气温外，还考虑了相对湿度的影响。当空气相对湿度在70％以下，气温在30℃以上，并有人在监控范围内时，电扇将自动启动。气温升高，电扇转速随之增加，送风量加大；反之，电扇转速减小，送风量自动减少。当空气相对湿度在80％以上，气温在28℃以上，且有人在监控范围内时，电扇会自动启动，同样，电扇转速也会随气温变化而变化。当相对湿度或气温低于规定的标准或在监控范围内无人时，电扇不启动，若正处在运行之中时，经延时后即停止转动。
