物体移动探测器

2016-07-05 15:37

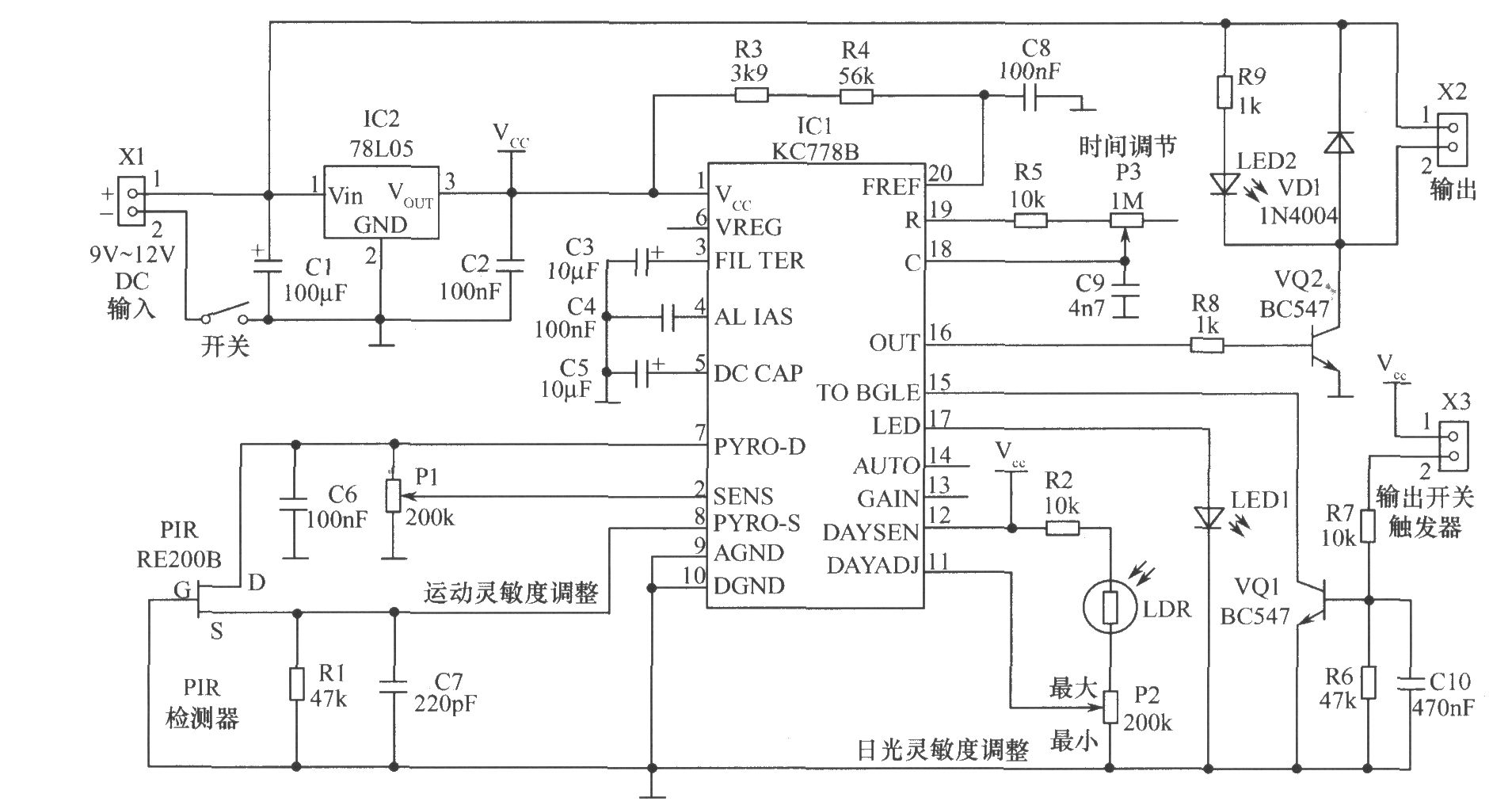

物体移动探测器工作原理: 此物体移动探测器电路的心脏是动感检测芯片IC1(KC778B)。PIR传感器来的信号频率很低(0.1Hz~10Hz)而频带很宽,芯片要对其进行优化。KC778B本身的工作电压为4V~15V,78L05所需的输入电压为9V~12V。电路中有3个灵敏度控制器,可参见图示简单说明。检测灵敏度由接在芯片第2脚上的半可变电阻P1控制,当此脚的电位等于接在传感器上的第7脚的电位时(约0.5V),系统灵敏度最低。而当第2脚接地时(约0.125V),系统灵敏度最高。日光灵敏度由半可变电阻P2和光敏二极管LDR控制。一般希望此检测器在白天不起作用,而仅在夜间工作,可连接到照明线路上。如果不希望有此特点,可以将12脚接到Vcc上,并且将11脚悬空。定时脉冲由P3调整,输出脉冲宽度在1.5s以上范围。如果不外接半可变电阻和电容而直接连接18、19脚,可以得到最小的时间延迟。系统输出信号接到发光二极管LED2上,同时可通过输出端子X2接到所选择的电铃、蜂鸣器、报警器、继电器等设备上。保护二极管VD1接在输出通路上,以短路继电器动作引起的反向电压。第17脚接发光二极管LED1。当传感器和IC感受到运动物体时,即使在白天装置的输出被关闭,此脚也总能接通。因此,这个触发器可以作为一个输出信号。在触发时其输出脉冲也有一个内置的1.5s的延迟周期,此延迟周期实际上滤除了检测器感受到的多次脉冲。(正如LED1所显示的),当然,如果不需要,可以去掉LED1。17脚内有一个内置的限流电阻,所以不需要外接限流电阻。 输出延迟:接在触发器输出端子的电路用于给用户提供一个约30s的输出延时,在这段时间内检测器不动作。此时间可用于检查检测器,或给用户一个打开检测器电源后离开房间的时间。 元器件选择:IC1选用KC178B。PIR传感器选用由NIPPON CERAMIC生产的RE200B双元素PIR检测器。它具有125o~138o的监测角度(取决于瞄准轴)。在700nm~1400nm红外波长范围内传输率高于70%。每个元件产生一个与探头见到的成正比的直流电压。两个元件反向串联,因此任何共同的输入都被丢弃。这一点十分重要。首先,这使得传感器不受周围环境的影响,其次,这样可以允许差动信号极大地放大,操作电压可达3V~10V。LED1、LED2选用声Φ5mm红色发光二极管。LDR选用MG44-03光敏电阻。所有电阻选用(1/4)W、5%。C1、C3选用小型电解电容,C7选用聚酯电容。其他元器件如图所示。
