十六路遥控电路(T998C)

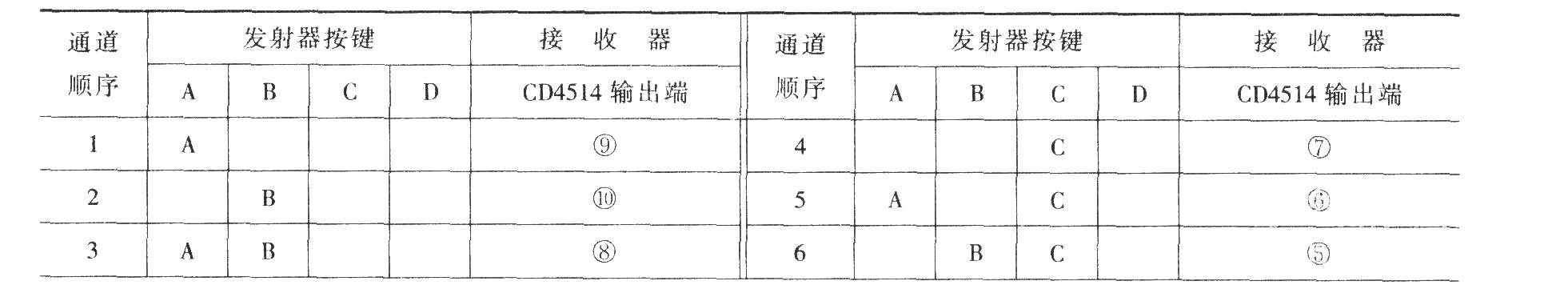

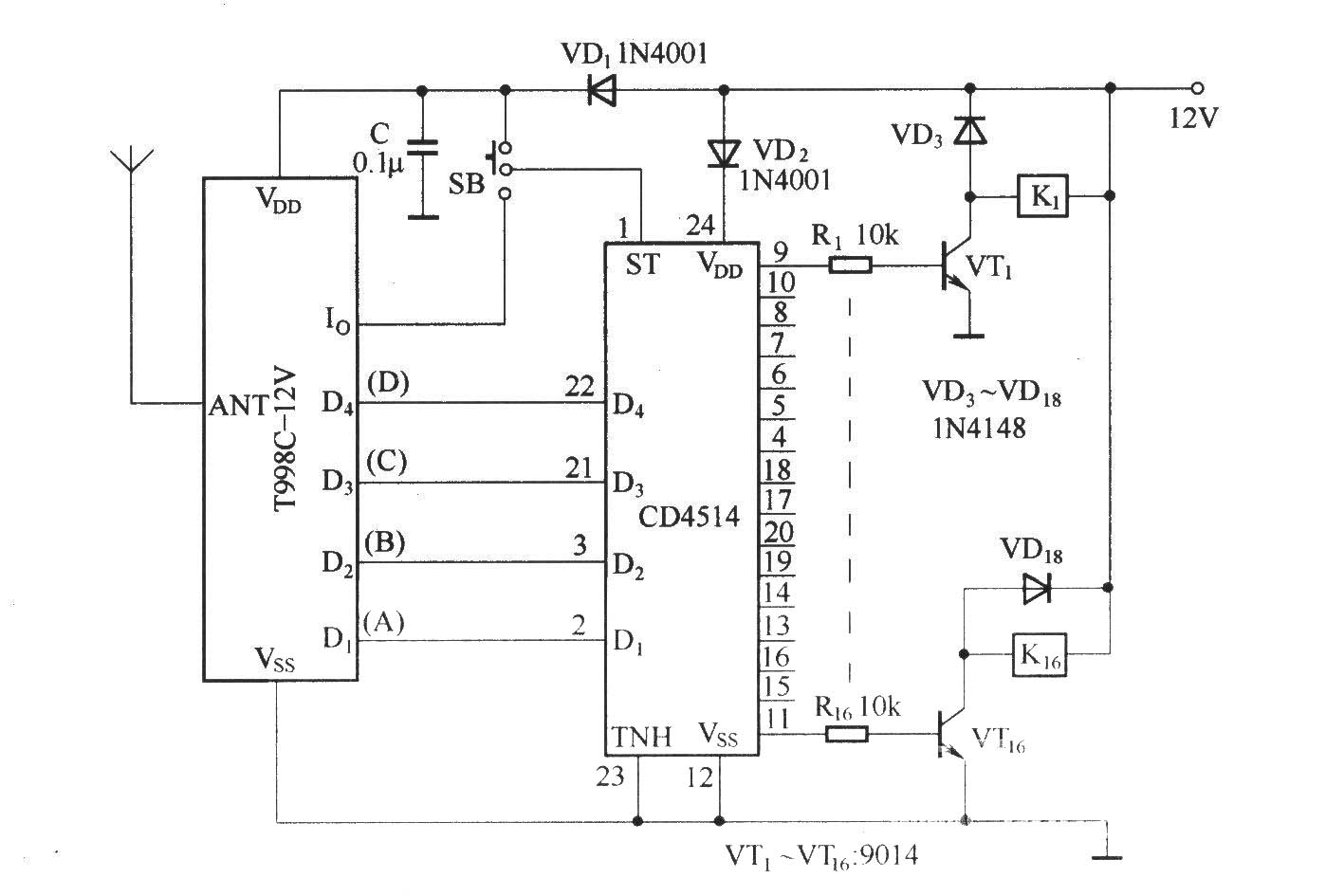

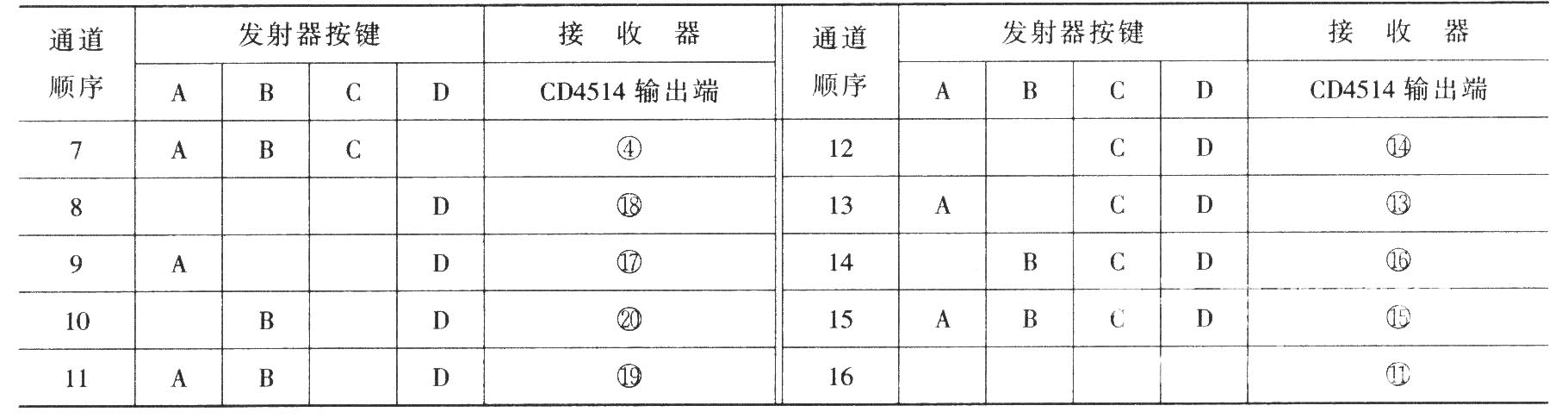

如图所示是以T998C-12V接收模块与四-十六路译码器CD4514组成的十六路遥控电路。该电路既可作锁存输出，又可作非锁存输出，SB是它的控制开关。当SB与VDD接通时为锁存输出状态，十六个输出端不受Io输出状态的控制；当SB与Io输出端相接时为非锁存输出状态，各输出状态受Io输出状态的控制。 当使用该十六路遥控接收电路时,必须按照二-十进制编码的方式进行编码,并按照编码表进行各通道的操作.发射器的各通道遥控操作编码如下表:
