双限温度报警器电路(三)
2016-07-05 15:37

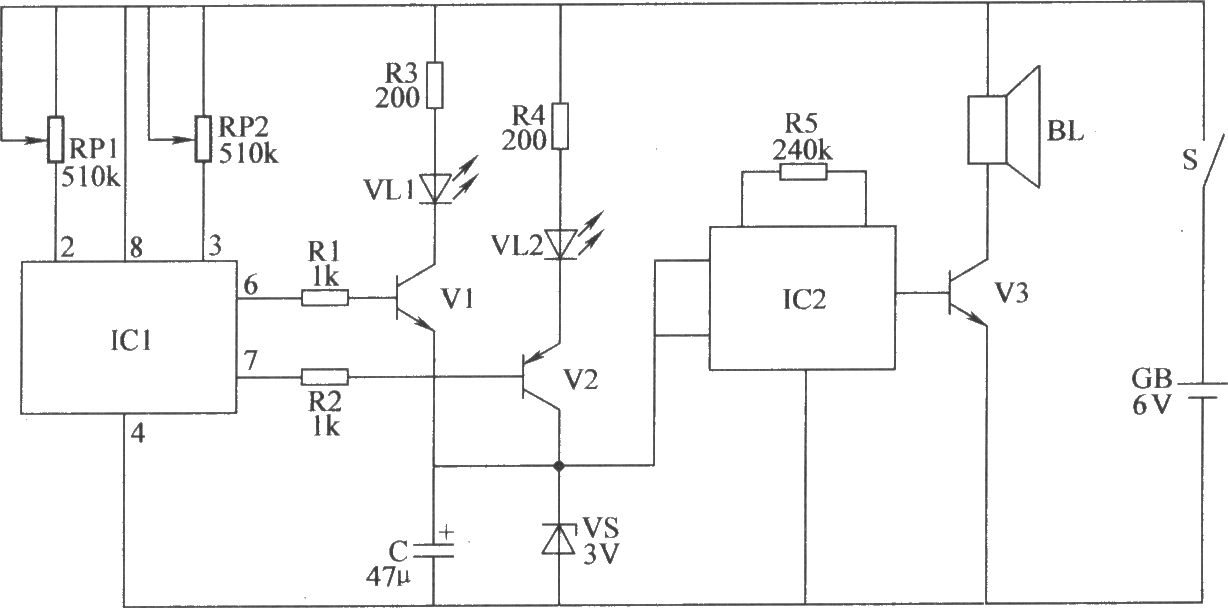

该双限温度报警器电路由温度检测控制电路、温度指示电路和声音报警电路组成，如图所示。
元器件选择
R1～R5选用1／4W金属膜电阻器或碳膜电阻器。
RP1和RP2均选用小型有机实心电位器。
C选用耐压值为10V的铝电解电容器。
VL1和VL2均选用φ3mm的高亮度发光二极管，VL1为红色，VL2为绿色。
VS选用1／2W、3V的硅稳压二极管。
V1和V3选用S9013或C8050型硅NPN晶体管；V2选用S9015或C8550型硅PNP晶体管。
IC1选用TC602型温度传感器集成电路；IC2选用KD9561型音效集成电路。
BL选用0.25W、8Ω的微型电动式扬声器。
S选用小型单极拨动式开关。
GB选用6V叠层电池。
